Beckenerwärmung mit Solar – Poolheizung für längere Badesaison
In dieser Kategorie findest du Lösungen zur Beckenerwärmung mit Solar – also Solarheizungen und Zubehör, mit denen du dein Poolwasser kostenbewusst und umweltfreundlich erwärmst. Ob kompakter Solarabsorber für Aufstellbecken oder größeres Solarfeld für den Einbaupool: Mit der richtigen Solar-Poolheizung nutzt du die Sonne optimal aus und verlagerst deine Badesaison deutlich nach vorne und hinten.
- Solarabsorber und Solarmatten für Aufstell- und Einbaupools
- Komplettsets und Einzelkomponenten für die Solar-Poolheizung
- Bypass-Sets und Anschlusszubehör für den Filterkreislauf
- Umweltfreundliche Beckenerwärmung ohne laufende Energiekosten
- Ideal für alle, die länger und wärmer baden möchten
So holst du mehr Grad aus deinem Poolwasser heraus – ohne jedes Mal an die Strom- oder Gasrechnung denken zu müssen.

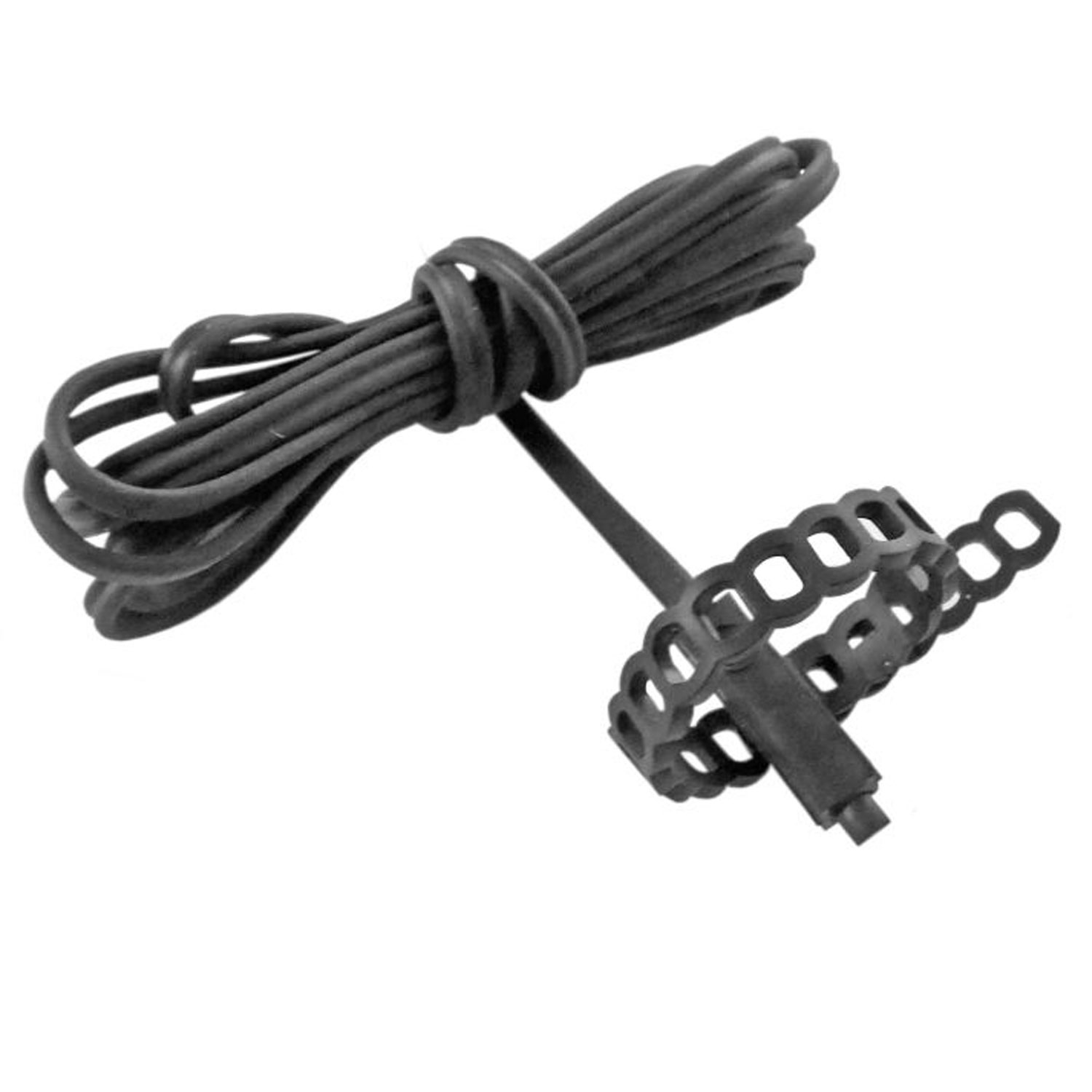

Anlegefühler PT-1000 für OKU Suncontrol
Der Anlegefühler PT-1000 für OKU Suncontrol erfasst die Wassertemperatur in der Solarleitung deiner Poolheizung. Er ist auf den OKU Suncontrol Differenztemperaturregler abgestimmt und eignet sich als Ersatz- oder Zusatzfühler. Der Anlegefühler PT-1000 ist ein Temperaturfühler zur Montage direkt auf der Rohrleitung im Solarkreis. In Verbindung mit der OKU Suncontrol Solarsteuerung misst er die Temperatur am Absorberausgang oder an der Solarleitung. Der Fühler wird mit einem flexiblen Befestigungsband auf dem Rohr fixiert. Das ca. 1,5 m lange Kabel ermöglicht eine kurze, störsichere Verbindung zum Regler. Produktkategorie: Temperatur-Anlegefühler für Pool-Solarsteuerung Messbereich: für typische Temperaturbereiche von Pool-Solarheizungen, passend zu OKU Suncontrol Fühlertyp: PT1000 Widerstandssensor Kabellänge: ca. 1,5 m Montageart: Anlegefühler mit Befestigungsband zur Rohrmontage Kompatibilität: OKU Suncontrol Differenztemperaturregler Abmessungen Fühler: kompakte Bauform für Rohrmontage, genaue Maße nicht angegeben Gewicht: nicht angegeben Material: Kunststoffgehäuse mit integriertem PT1000-Element, Kunststoffband Farbe: schwarz Lieferumfang: 1 x Anlegefühler PT-1000 mit ca. 1,5 m Anschlusskabel Eigenschaften und Aufbau von Anlegefühler PT-1000 für OKU Suncontrol Der Anlegefühler PT-1000 ist für die Signalaufnahme an der Solarleitung ausgelegt. Er wird von außen auf das Rohr gesetzt und misst so die Medientemperatur im Solarkreis, ohne ins Wasser eingreifen zu müssen. PT1000-Sensor für den Einsatz mit dem OKU Suncontrol Regler Anlegeausführung zur Montage auf der Solarleitung oder am Absorberausgang Flexibles Befestigungsband für sicheren Sitz auf unterschiedlichen Rohrdurchmessern Ca. 1,5 m Anschlusskabel für kurze Wege zum Differenztemperaturregler Gut geeignet als Ersatzfühler bei Defekt oder zur Nachrüstung einer bestehenden Anlage Anwendung von Anlegefühler PT-1000 für OKU Suncontrol im Poolalltag Im laufenden Betrieb liefert der Anlegefühler die aktuelle Temperatur des Solarabsorbers oder der Solarleitung an die OKU Suncontrol Steuerung. Auf dieser Basis entscheidet der Regler, ob die Solarheizung zugeschaltet wird. Einbauort am Absorberausgang oder an der Vor- bzw. Rücklaufleitung der Solarheizung wählen Fühlerfläche sauber auf das Rohr auflegen Fühler mit dem Befestigungsband spannungsfrei, aber fest am Rohr sichern Kabel bis zur OKU Suncontrol Solarsteuerung führen und an den vorgesehenen Klemmen anschließen Funktion über angezeigte Absorbertemperatur und Schaltverhalten der Steuerung prüfen Einsatzbereiche und Vorteile von Anlegefühler PT-1000 für OKU Suncontrol Der Anlegefühler PT-1000 ist für solare Poolheizungen mit OKU Suncontrol ausgelegt. Er ist ideal, wenn der vorhandene Absorberfühler ersetzt werden muss oder ein zusätzlicher Messpunkt im Solarkreis gewünscht ist. Durch die Anlegeausführung eignet sich der Fühler besonders für Nachrüstungen, bei denen die Rohrleitung nicht geöffnet werden soll. Gartenpools mit Dach- und Bodenabsorbern Einbaupools mit fester Solarverrohrung Aufstellpools mit nachgerüsteter OKU Suncontrol Steuerung Kompakte Poolanlagen mit separatem Solarkreis Geeignete Solarheizungen und Leitungen Der Anlegefühler arbeitet auf allen üblichen Leitungen im Solarkreis, sofern der OKU Suncontrol Regler eingesetzt wird. Wichtig ist eine glatte Auflagefläche und ein spannungsfreier Sitz. PVC-Druckleitungen im Solarkreis Metallrohre mit geeigneter Wärmeableitung Leitungen zu Flachabsorbern oder Kollektorfeldern Solarleitungen im Innen- und geschützten Außenbereich Pflege und Kontrolle Der Anlegefühler PT-1000 ist praktisch wartungsfrei. Regelmäßige Sichtkontrollen sichern eine dauerhafte, zuverlässige Temperaturmessung. Befestigungsband gelegentlich auf festen Sitz und Versprödung prüfen Kabelverlauf kontrollieren und Scheuerstellen vermeiden Fühlerbereich frei von dickem Schmutz oder Beschichtungen halten Bei Kabel- oder Gehäuseschäden den Fühler austauschen FAQ zu Anlegefühler PT-1000 für OKU Suncontrol Frage: Für welchen Regler ist der Anlegefühler PT-1000 geeignet? Antwort: Der Fühler ist für den Einsatz mit dem OKU Suncontrol Differenztemperaturregler vorgesehen und wird dort üblicherweise als Absorber- bzw. Solarfühler verwendet. Frage: Wie wird der Anlegefühler montiert? Antwort: Der Fühler wird außen auf die Solarleitung gelegt und mit dem mitgelieferten Befestigungsband fixiert. Die Leitung sollte trocken, sauber und spannungsfrei zugänglich sein. Frage: Welche Kabellänge hat der Anlegefühler PT-1000? Antwort: Die Kabellänge beträgt etwa 1,5 m. Für größere Entfernungen zum Regler kann eine fachgerechte Verlängerung notwendig sein. Frage: Kann ich den Fühler auch im Beckenwasser einsetzen? Antwort: Der Anlegefühler ist für die Messung an Rohrleitungen im Solarkreis gedacht. Für direkte Messung im Wasser sollte der passende Tauchfühler des Systems verwendet werden. Frage: Woran erkenne ich einen defekten Fühler? Antwort: Typische Hinweise sind unplausible Temperaturwerte, Fehlermeldungen der OKU Suncontrol oder ein dauerhaft nicht schaltender Solarbetrieb. In diesen Fällen sollte der Fühler geprüft und bei Bedarf ersetzt werden.
OKU Suncontrol Differenztemperaturregler für Pool-Solarheizung
Der OKU Suncontrol Differenztemperaturregler steuert deine Pool-Solarheizung nach Temperaturdifferenz und Maximaltemperatur. Er ist für Wandmontage ausgelegt und regelt Pumpe oder Drei-Wege-Kugelhahn für private Schwimmbäder. Der OKU Suncontrol ist eine Solarsteuerung für die solare Schwimmbaderwärmung. Er misst die Temperatur am Absorber und im Becken und schaltet die Solarheizung erst zu, wenn der Kollektor ausreichend wärmer ist als das Poolwasser. Auf dem beleuchteten Display werden permanent die Absorber- oder Schwimmbadtemperatur sowie Betriebszustände als Piktogramme angezeigt. Über die Tasten legst du Aktivierungsdifferenz, Maximaltemperatur und Betriebsmodus fest. Produktkategorie: Differenztemperaturregler für Pool-Solarheizung, Wandmontage Stromversorgung: 230 V AC, 50/60 Hz Leistungsaufnahme: ca. 1,5 VA Messbereich / Regelwerte: Maximaltemperatur Schwimmbad: 24 / 26 / 28 / 30 / 32 / 34 °C (wahlweise) Aktivierungsdifferenz: einstellbar auf 2, 3, 4, 6, 8 oder 10 K, Werkseinstellung 4 K Deaktivierungsdifferenz: an Aktivierungsdifferenz gekoppelt (1–5 K je nach Einstellung) Regeltemperaturdifferenz: fest 1 K für die Hysterese an der Maximaltemperatur Abmessungen: Gehäuse ca. 220 x 160 x 88 mm (B x H x T) Gewicht: nicht angegeben Display: beleuchtetes LCD, ca. 40 x 20 mm, Anzeige von Temperaturen und Betriebszuständen Material Gehäuse: ABS-Kunststoff, Schutzklasse IP40 Schutzart / Umgebung: IP40, Innenraum, Luftfeuchtigkeit ca. 20–85 %, Verschmutzungsklasse 2 Relaisausgänge: 3 Wechselkontakte (SPDT), je 10 A, potentialfrei Sensoranschlüsse: 2 Sondenanschlüsse für PT1000 (T1 Absorber, T2 Schwimmbad) Montage: Wandmontage, Zuleitungen durch Boden oder Rückwand Lieferumfang: OKU Suncontrol Regler, 1 Anlegefühler PT1000, 1 Tauchfühler PT1000 mit 1,5 m Kabel, Tauchhülse 1/2" Eigenschaften und Aufbau von OKU Suncontrol Differenztemperaturregler für Pool-Solarheizung Der OKU Suncontrol ist eine kompakte Solarsteuerung in einem ABS-Wandgehäuse mit frontseitigem LCD-Display und drei Bedientasten. Im Inneren sitzen Elektronik, Klemmen für Netzversorgung, Fühleranschlüsse und drei Relaisausgänge. Differenztemperaturregelung für Absorber und Schwimmbad mit einstellbarer Aktivierungsdifferenz Maximaltemperaturbegrenzung des Beckenwassers mit festen Abstufungen von 24 bis 34 °C Beleuchtetes Display mit dauerhafter Anzeige von Absorber- oder Beckentemperatur Piktogramme im Display zur Anzeige von Pumpe, Ventil und Heizbetrieb Drei potentialfreie Relais für Pumpe, Drei-Wege-Kugelhahn und weitere Funktionen Zwei PT1000-Sensoren (Anlegefühler und Tauchfühler) im Lieferumfang enthalten Kompakte Wandmontage, konzipiert für Technikräume mit trockener Umgebung Anwendung von OKU Suncontrol Differenztemperaturregler im Poolalltag Im Automatikbetrieb überwacht der OKU Suncontrol die Temperatur am Solarabsorber und im Schwimmbad. Wird die eingestellte Aktivierungsdifferenz erreicht, schaltet die Steuerung Pumpe oder Drei-Wege-Ventil auf Heizbetrieb. Anlegefühler T1 am Ausgang des Solarkollektors befestigen Tauchfühler T2 mit Tauchhülse in die Beckenleitung einbauen Netzversorgung 230 V und angeschlossene Verbraucher nach Anschlussplan verdrahten Aktivierungsdifferenz und Maximaltemperatur über die Tasten einstellen Automatikmodus wählen und Temperaturen sowie Relaisstatus über das Display kontrollieren Einsatzbereiche und Vorteile von OKU Suncontrol Differenztemperaturregler Der Regler ist für solarbeheizte Schwimmbecken im Privatbereich konzipiert. Er stellt sicher, dass die Solarheizung nur läuft, wenn ein sinnvoller Temperaturvorteil am Absorber vorhanden ist, und begrenzt zugleich die Beckentemperatur. Durch die drei potentialfreien Relais lässt sich die Solar-Poolheizung flexibel aufbauen, etwa mit separater Solarpumpe, 2-Wege- oder 3-Wege-Kugelhahn und Filtersteuerung. Gartenpools mit Dachabsorbern oder Flachabsorbern Einbaupools mit separater Solarverrohrung Kompakte Hotel- oder Pensionpools mit solarunterstützter Erwärmung Nachrüstung bestehender Poolanlagen um eine automatische Solarsteuerung Geeignete Pooltypen und Oberflächen Da der OKU Suncontrol nur Sensoren und elektrische Verbraucher ansteuert, ist er unabhängig vom Beckenmaterial. Entscheidend sind eine passende Solaranlage und kompatible Pumpen oder Ventile. Aufstellpools mit Folienauskleidung und fester Verrohrung Einbaupools aus Beton, Mauerwerk oder Systemschalung GFK- und Fertigbecken Edelstahlbecken mit angepasster Solarverrohrung Innen- und Außenbecken mit Solarabsorbern im Niederdruckbereich Pflege und Reinigung Der OKU Suncontrol ist weitgehend wartungsarm. Wichtig sind eine saubere Montageumgebung, korrekte Kabelführung und regelmäßige Sichtkontrolle der Anschlüsse. Gerät in trockener, gut belüfteter Umgebung an der Wand montieren Sondenleitungen getrennt von Netz- und Motorleitungen verlegen Klemmen und Kabeldurchführungen regelmäßig auf festen Sitz prüfen Gehäuse bei Bedarf mit trockenem Tuch reinigen, keine Reinigungsmittel einbringen Elektrische Arbeiten nur bei abgeschalteter Netzspannung und durch Fachkräfte ausführen lassen FAQ zu OKU Suncontrol Differenztemperaturregler für Pool-Solarheizung Frage: Für welche Poolanlagen ist der OKU Suncontrol geeignet? Antwort: Der Regler ist für solarbeheizte Schwimmbecken mit 230-V-Versorgung ausgelegt, bei denen Absorber, Pumpe oder Drei-Wege-Kugelhahn über Relais gesteuert werden sollen. Frage: Wie stelle ich die gewünschte Pooltemperatur ein? Antwort: Du wählst über die MAX-Einstellung einen der festen Werte zwischen 24 und 34 °C. Erreicht die Beckentemperatur diesen Wert, schaltet der Regler die Solarheizung ab und gegebenenfalls das Heizungsrelais zu. Frage: Was bedeutet Aktivierungsdifferenz beim OKU Suncontrol? Antwort: Die Aktivierungsdifferenz gibt an, um wie viele Kelvin der Absorber wärmer sein muss als das Beckenwasser. Erst dann werden die Relais für Pumpe oder Ventil aktiviert. Einstellbar sind 2 bis 10 K. Frage: Kann ich den Regler mit einem Drei-Wege-Kugelhahn betreiben? Antwort: Ja, der OKU Suncontrol kann Drei-Wege- und Zwei-Wege-Kugelhähne sowie separate Solarpumpen ansteuern. Die Anschlussbeispiele in der Anleitung zeigen typische Verschaltungen. Frage: Wer darf die Montage und Verdrahtung vornehmen? Antwort: Montage, elektrische Anschlüsse, Inbetriebnahme und Wartung sollten ausschließlich von zugelassenem Fachpersonal durchgeführt werden, da mit Netzspannung gearbeitet wird.

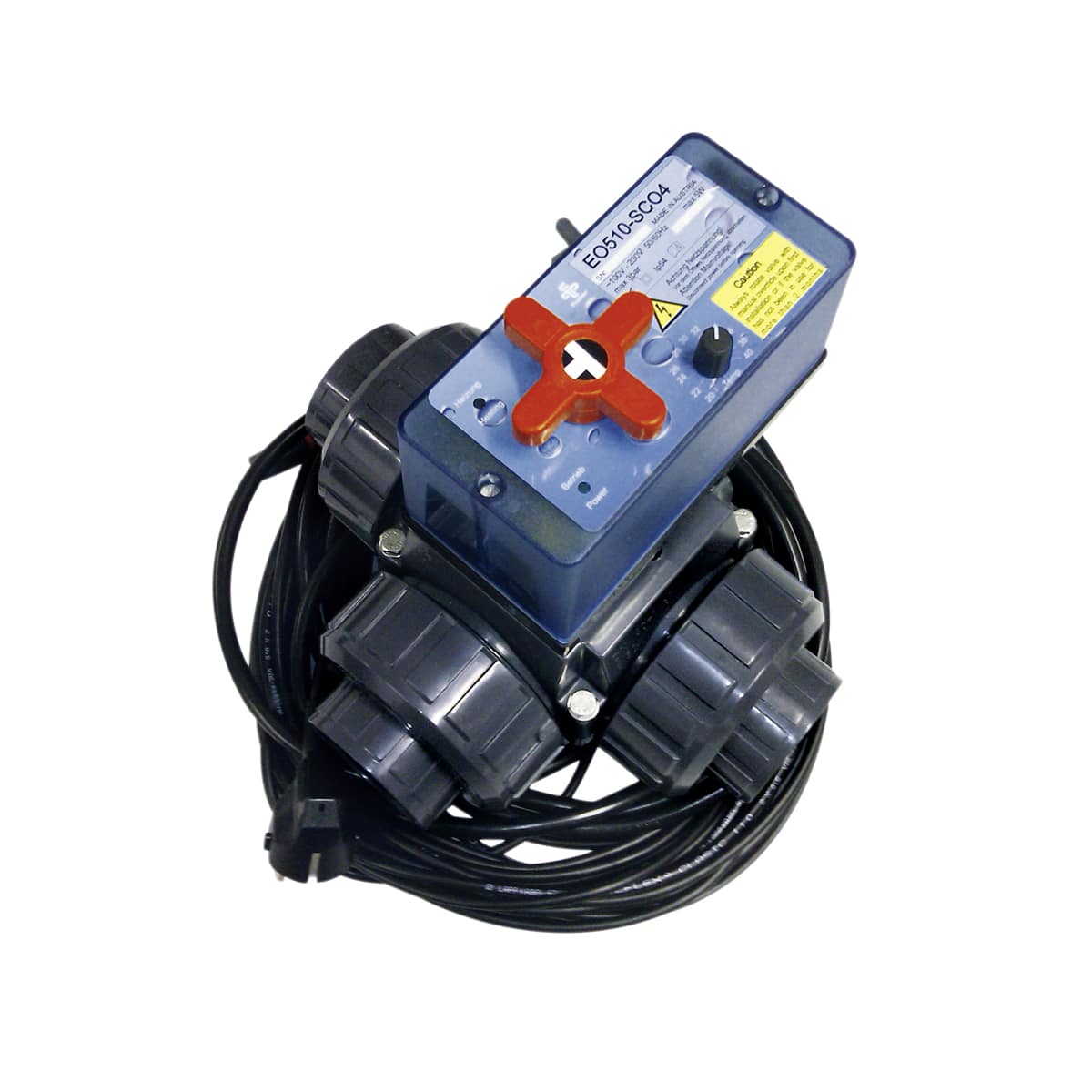

Solar-Control SC04 mit 2-W Kugelhahn S6 DN40
Die Solar-Control SC04 mit 2-Wege Kugelhahn DN40 ist eine kompakte Solarsteuerung im Kugelhahn-Antrieb. Du stellst die Pooltemperatur von 20 bis 40 °C ein, die Steuerung schaltet automatisch zwischen Normal- und Solarheizbetrieb. Die Solar-Control SC04 gehört zur Solarsteuerung für Poolheizungen und ist direkt im EO510-Antriebsgehäuse des 2-Wege PVC-Kugelhahns integriert. Sie eignet sich besonders für Aufstellbecken mit Schlauchverrohrung sowie für fest verrohrte Poolanlagen mit d50-PVC-Rohren. Die Steuerung wird steckerfertig geliefert, arbeitet mit 100–240 V AC und nutzt zwei Temperaturfühler für Pool und Solarkollektor. Ein potentialfreier Kontakt erlaubt die Ansteuerung einer Solarpumpe oder die Freigabe externer Filtersteuerungen. Produktkategorie: Solarsteuerung mit integriertem 2-Wege Kugelhahn für Poolheizung Messbereich: Solltemperatur ca. 20–40 °C, feste Temperaturdifferenz Pool/Kollektor ca. 4 °C Versorgungsspannung: 100–240 V AC, 50/60 Hz, Leistungsaufnahme max. ca. 5 W Nennweite Kugelhahn: DN40, PVCu Klebemuffe d50, metrisch Druckstufe Kugelhahn: PN3, maximaler Betriebsdruck ca. 3 bar Material: PVC grau, Dichtungen EPDM, Sitzdichtung PTFE Farbe: grau (Kugelhahngehäuse) Montage: PVCu Klebemuffen d50 oder optional Schlauchtüllen für Aufstellbecken Schutzart: IP54 (Antriebsgehäuse mit Steuerung) Sensoren: Poolfühler blau ca. 3 m, Kollektorfühler rot ca. 10 m Leitungslänge Umgebungstemperatur: 0 bis ca. 50 °C Potentialfreier Ausgang: max. 300 mA / 250 V AC, schließt im Solarbetrieb Abmessungen: Kugelhahn DN40/d50 und Antrieb gemäß Herstellerzeichnung Gewicht: nicht angegeben Lieferumfang: Solar-Control SC04 mit EO510-Antrieb und 2-Wege Kugelhahn S6 DN40/d50, Pool- und Kollektorsensor Eigenschaften und Aufbau von Solar-Control SC04 mit 2-Wege Kugelhahn DN40 Die Solar-Control SC04 kombiniert einen motorisierten 2-Wege PVC-Kugelhahn mit einer vollständig integrierten Solarsteuerung. Alle elektronischen Funktionen sitzen im EO510-Antriebsgehäuse, zusätzliche Schaltschränke entfallen. Integrierte Solarsteuerung direkt im EO510-Antrieb des Kugelhahns Einstellbare Pool-Solltemperatur von etwa 20 bis 40 °C über Drehknopf Feste Temperaturdifferenz von ca. 4 °C zwischen Pool- und Kollektorsensor PVC Kugelhahn S6 DN40 mit d50-Klebemuffen, PN3, Farbe grau Dichtungen aus EPDM und PTFE-Sitzdichtung für Poolwasser im Niederdruckbereich Steckerfertiger Betrieb mit 100–240 V AC, geringe Leistungsaufnahme Potentialfreier Kontakt zur Freigabe einer Solarpumpe oder Filtersteuerung IP54, CE-Kennzeichnung, optische Stellungsanzeige und Handnotbetätigung Anwendung von Solar-Control SC04 mit 2-Wege Kugelhahn DN40 im Poolalltag Im Normalbetrieb leitet der Kugelhahn das Wasser direkt durch die Filteranlage zurück in den Pool. Sinkt die Beckentemperatur unter den Sollwert und ist der Solarkollektor ausreichend wärmer, schaltet die Steuerung automatisch in den Solarheizbetrieb. Poolfühler (blau) in der Verrohrung nach dem Skimmer möglichst nahe am Becken montieren Kollektorfühler (rot) am Sammelrohr des Kollektorausgangs mit direkter Sonneneinstrahlung anbringen Solar-Control SC04 mit 2-Wege Kugelhahn in die Leitung integrieren (d50-Verrohrung oder mit Schlauchtüllen in Schlauchsysteme) Gerät an 100–240 V AC anschließen und potentialfreien Ausgang bei Bedarf mit Solarpumpe oder Filtersteuerung verbinden Solltemperatur am Potentiometer einstellen und Funktion über LEDs und Temperaturverlauf prüfen Einsatzbereiche und Vorteile von Solar-Control SC04 mit 2-Wege Kugelhahn DN40 Das System ist für Solarheizungen im Privatpoolbereich ausgelegt. Es automatisiert die Nutzung der Solarabsorber, ohne dass zusätzliche Steuerkästen montiert werden müssen. Durch die integrierte Regelung und den kompakten Aufbau eignet sich die Solar-Control SC04 besonders für Anlagen, bei denen Platz in der Technikbox knapp ist oder Schlauchsysteme nachgerüstet werden sollen. Aufstellpools mit Schlauchverrohrung und Solarmatten Gartenpools mit fester PVC-d50-Verrohrung und Dachabsorbern Kompakte Einbaupools mit Solarabsorbern im Bypass Bestehende Filteranlagen, die um eine automatische Solarsteuerung ergänzt werden sollen Geeignete Pooltypen und Solarheizungen Da die Solar-Control SC04 nur den Wasserfluss regelt und nicht mit der Beckenoberfläche in Kontakt kommt, ist sie mit vielen Beckentypen und Oberflächen kombinierbar. Entscheidend sind die Rohrdimension d50 und die Druckstufe PN3 im Solarkreis. Aufstellbecken mit Folienauskleidung und Schlauchsystem (über Schlauchtüllen) Einbaupools aus Beton oder Mauerwerk mit PVC-d50-Verrohrung GFK-Fertigpools mit Solarabsorbern im Bypass Edelstahlbecken mit angepasster Kunststoffverrohrung im Technikraum Solarabsorber und Flachkollektoren im Niederdruckbereich bis ca. 3 bar Pflege und Wartung Die Solar-Control SC04 ist weitgehend wartungsarm. Regelmäßige Kontrollen von Dichtheit, Sensorpositionen und Kugelhahnbewegung sichern einen störungsarmen Betrieb. Rohrleitung vor Arbeiten am Kugelhahn drucklos machen und entleeren Dichtungen, Überwurfmuttern und Klebeverbindungen regelmäßig prüfen Kugelhahn nach längeren Stillstandszeiten mit der Handnotbetätigung bewegen Fühlerleitungen getrennt von Motorleitungen verlegen und auf Beschädigungen kontrollieren Gerät trocken, gut belüftet und vor Kondenswasser geschützt montieren Elektrische Arbeiten nur durch Elektrofachkräfte ausführen lassen FAQ zu Solar-Control SC04 mit 2-Wege Kugelhahn DN40 Frage: Für welche Rohrdimension ist die Solar-Control SC04 mit 2-Wege Kugelhahn DN40 ausgelegt? Antwort: Der Kugelhahn hat die Nennweite DN40 und PVCu Klebemuffen d50 im metrischen System. Über optionale Schlauchtüllen kann das Gerät auch in Schlauchsysteme von Aufstellbecken eingebunden werden. Frage: In welchem Bereich kann ich die Pooltemperatur einstellen? Antwort: Die gewünschte Poolwassertemperatur lässt sich am Potentiometer im Bereich von etwa 20 bis 40 °C einstellen. Die Steuerung regelt automatisch zwischen Normal- und Solarheizbetrieb. Frage: Wie wird die Solaranlage mit der Solar-Control SC04 gesteuert? Antwort: Zwei Temperaturfühler messen Pool- und Kollektortemperatur. Ist der Kollektor etwa 4 °C wärmer als der eingestellte Sollwert und die Pooltemperatur 1,5 °C darunter, schaltet der Kugelhahn in den Heizbetrieb und der potentialfreie Kontakt kann eine Solarpumpe freigeben. Frage: Ist die Solar-Control SC04 nur für Aufstellbecken geeignet? Antwort: Sie ist sowohl für Aufstellbecken mit Schlauchverrohrung als auch für fest verrohrte Poolanlagen mit d50-PVC-Rohren geeignet, solange die Druckstufe PN3 eingehalten wird. Frage: Wer sollte den elektrischen Anschluss der Solar-Control SC04 vornehmen? Antwort: Das Gerät wird steckerfertig geliefert, alle weiteren Elektroinstallationen und Anpassungen sollten aus Sicherheitsgründen von einem befugten Elektroinstallationsbetrieb durchgeführt werden.
Solar-Control SC02 230VAC
Die Solar-Control SC02 230VAC ist eine kompakte Solarsteuerung für private Poolanlagen. Du stellst die gewünschte Poolwassertemperatur ein, die Steuerung regelt die Solarpumpe automatisch und hält die Temperatur stabil. Die Solar-Control SC02 gehört zur Schwimmbadtechnik für Solarheizungen im Privatpoolbereich. Sie übernimmt die Regelung zwischen Pool und Solarkollektor, steuert eine 230-V-Solarpumpe direkt an und verlängert so die Badesaison auf einfache Weise. Über das digitale Display stellst du die Pool-Solltemperatur ein und siehst Betriebszustände. Eine einstellbare Temperaturdifferenz zwischen Pool und Kollektor von +2 bis +20 °C sorgt dafür, dass die Solaranlage nur dann läuft, wenn genug Wärme zur Verfügung steht. Produktkategorie: Solarsteuerung für Poolheizung Versorgungsspannung: 230 V AC, 50 Hz Solarpumpenanschluss: 230 V Ausgang zur direkten Ansteuerung der Pumpe Temperaturdifferenz: einstellbar von +2 bis +20 °C zwischen Pool und Kollektor Temperaturanzeige: umschaltbar zwischen Grad Celsius und Fahrenheit Pooltemperatur-Sollwert: einstellbar im Arbeitsbereich der Steuerung Display: digitales Display mit LED-Statusanzeige Kühlfunktion: Funktion zur Einhaltung der eingestellten Pooltemperatur, Anzeige über rot blinkende LEDs Sensoren: Kaltwassertemperatursensor 3 m, Warmwassertemperatursensor 10 m Montage: kompakte Steuereinheit nach DIN-Norm für den Technikraum Abmessungen: nicht angegeben Gewicht: nicht angegeben Schutzart: nicht angegeben, Einsatz im trockenen Innenbereich Lieferumfang: Solar-Control SC02 Steuergerät, Kaltwassertemperatursensor 3 m, Warmwassertemperatursensor 10 m Eigenschaften und Aufbau von Solar-Control SC02 230 V Die Solar-Control SC02 ist eine steckerfertige Solarsteuerung in kompakter DIN-Bauform. Sie vereint Temperaturregelung, Solarlogik und Pumpenanschluss in einem Gerät und eignet sich damit gut für den nachträglichen Einbau im Privatpool. Direkter 230-V-Solarpumpenanschluss für einfache Verdrahtung Digitales Display zur Anzeige von Temperaturen und Betriebszuständen Einstellbare Temperaturdifferenz von +2 bis +20 °C zwischen Pool und Kollektor Kühlfunktion, um die eingestellte Pooltemperatur auch bei hoher Sonneneinstrahlung zu halten Optische Meldung von Kühlbetrieb über rot blinkende LEDs Temperaturanzeige wahlweise in Grad Celsius oder Fahrenheit Inklusive zwei Temperaturfühlern für Poolleitung und Solarkollektor Anwendung von Solar-Control SC02 230 V im Poolalltag Im Betrieb misst die Solar-Control SC02 permanent die Temperatur des Poolwassers und des Solarkollektors. Übersteigt die Kollektortemperatur den Poolwert um die eingestellte Differenz, schaltet die Steuerung die Solarpumpe ein. Kaltwassertemperatursensor in der Verrohrung nach dem Skimmer montieren Warmwassertemperatursensor am Solarkollektor anbringen Solarpumpe an den 230-V-Solarpumpenausgang der Steuerung anschließen Pool-Solltemperatur und Temperaturdifferenz am Gerät einstellen Betrieb und Kühlfunktion über Anzeige und LEDs überwachen Einsatzbereiche und Vorteile von Solar-Control SC02 230 V Die Solar-Control SC02 wurde für Solarheizungen im privaten Poolbereich entwickelt. Sie unterstützt einfache bis mittlere Anlagengrößen und sorgt für eine stabile Pooltemperatur über die gesamte Saison. Die Steuerung nutzt die verfügbare Sonnenenergie gezielt und verhindert unnötige Pumpenlaufzeiten, wenn der Kollektor zu kalt ist. Die Kühlfunktion hilft, bei sehr hohen Außentemperaturen eine angenehme Badetemperatur zu halten. Gartenpools mit Solarmatten oder Dachabsorbern Einbaupools mit Flachkollektoren Kompakte Wellnesspools im Privatbereich Bestehende Solar-Poolheizungen mit nachgerüsteter Automatik Geeignete Pooltypen und Solarheizungen Da die Solar-Control SC02 nur Sensoren und Pumpe ansteuert, ist sie mit vielen Pooltypen und Solarabsorbern kombinierbar. Wichtig sind eine passende 230-V-Solarpumpe und geeignete Einbauorte für die Fühler. Aufstellpools mit PVC-Verrohrung oder Schlauchsystem und fest installierter Pumpe Einbaupools aus Beton oder Mauerwerk mit fester Verrohrung GFK- und Fertigbecken mit Solarabsorbern Solarabsorber und Flachkollektoren im üblichen Pool-Niederdruckbereich Pflege und Wartung Die Solar-Control SC02 ist weitgehend wartungsarm. Regelmäßige Sichtkontrollen von Fühlern, Anschlüssen und Anzeige tragen zu einem sicheren Betrieb bei. Arbeiten an der elektrischen Installation gehören in die Hände von Fachkräften. Steuergerät trocken und vor Spritzwasser geschützt im Technikraum montieren Fühlerleitungen regelmäßig auf Beschädigungen und festen Sitz prüfen Filter- und Solaranlage gemäß Herstellervorgaben warten Bei Änderungen an der Elektroinstallation einen Elektrofachbetrieb beauftragen FAQ zu Solar-Control SC02 230 V Frage: Für welche Poolanlagen ist die Solar-Control SC02 geeignet? Antwort: Die Steuerung eignet sich für private Pools mit Solarheizung und 230-V-Solarpumpe. Sie wird vorwiegend im Privatpoolbereich eingesetzt, um die Badesaison zu verlängern. Frage: Welche Temperaturdifferenz kann ich einstellen? Antwort: Du kannst eine Temperaturdifferenz zwischen Poolwasser und Kollektor im Bereich von +2 bis +20 °C einstellen. Die Solarpumpe läuft nur, wenn diese Differenz erreicht ist. Frage: Wie funktioniert die Kühlfunktion der Solar-Control SC02? Antwort: Die Kühlfunktion sorgt dafür, dass die eingestellte Pooltemperatur auch bei hoher Sonneneinstrahlung eingehalten wird. Ein aktiver Kühlbetrieb wird über rot blinkende LEDs angezeigt. Frage: Kann ich die Anzeige von Celsius auf Fahrenheit umstellen? Antwort: Ja, die Solar-Control SC02 erlaubt die Umstellung der Temperaturanzeige von Grad Celsius auf Fahrenheit direkt am Gerät. Frage: Wer sollte den elektrischen Anschluss der Solar-Control SC02 vornehmen? Antwort: Das Gerät ist steckerfertig, alle festen Elektroarbeiten und Änderungen an der Installation sollten aus Sicherheitsgründen von einem Elektrofachbetrieb durchgeführt werden.
Solar Set SC01 mit 3-Wege Kugelhahn S4 DN50
Das Solar Set SC01 mit 3-Wege Kugelhahn DN50 ist eine kompakte Solarsteuerung für Poolheizungen. Du stellst die Pooltemperatur zwischen 20 und 40 °C ein, das Set verteilt den Volumenstrom automatisch zwischen Filterkreislauf und Solarabsorbern. Das Solar Set SC01 ist eine Solarsteuerung für Pool- und Schwimmbadheizungen mit größerer Rohrdimension. Es kombiniert eine steckerfertige Steuereinheit mit einem motorisierten 3-Wege Kugelhahn S4 DN50 aus PVC-U und PVCu Klebemuffen d63 im metrischen System. Zwei Temperaturfühler erfassen Kaltwasser- und Kollektortemperatur. Die Steuerung arbeitet mit 230 V AC und versorgt den EO510-Antrieb des Kugelhahns mit 24 V. Eine integrierte Druckausgleichsbohrung in der Kugel reduziert Druckspitzen beim Umschalten, Handnotbetätigung, IP54 und CE-Kennzeichnung unterstützen einen sicheren Betrieb im Technikraum. Produktkategorie: Solarsteuerung für Pool- und Schwimmbadheizung im Set Messbereich: Solltemperatur ca. +20 bis +40 °C, feste Differenz ca. 4 °C zwischen Kollektor- und Poolwasser Spannung Steuerung: 230 V AC, 50/60 Hz, Leistungsaufnahme ca. 5,5 W Spannung Antrieb Kugelhahn: 24 V, EO510-IND Nennweite Kugelhahn: DN50, Rohranschluss d63 metrisch Druckstufe Kugelhahn: PN3, max. Betriebsdruck ca. 3 bar Abmessungen: Steuerung und Kugelhahn gemäß Maßzeichnung des Herstellers (DN50/d63) Gewicht: nicht angegeben Material: Kugelhahn PVC-U, Dichtungen EPDM, Sitzdichtung TPE, Kunststoffgehäuse Steuerung Farbe: nicht angegeben Montage: Steuerung steckfertig, 3-Wege Kugelhahn mit PVCu Klebemuffen d63 im Rohrsystem Schutzart Steuerung: IP54, CE-Kennzeichnung Sensorleitungen: Kaltwassertemperatursensor ca. 3 m, Warmwassertemperatursensor ca. 10 m Lieferumfang: Steuereinheit SC01, 3-Wege Kugelhahn S4 DN50/d63 mit EO510-Antrieb, Kaltwasser- und Warmwassertemperatursensor Eigenschaften und Aufbau von Solar Set SC01 mit 3-Wege Kugelhahn DN50 Das Solar Set SC01 verbindet eine kompakte Solarsteuerung mit einem 3-Wege Kugelhahn S4 für d63-Verrohrungen. Die Steuereinheit wird einfach an 230 V angeschlossen und steuert den 24 V Antrieb des Kugelhahns je nach Temperaturdifferenz und eingestellter Solltemperatur. Manuelle Einstellung der Pool-Solltemperatur von etwa 20 bis 40 °C an der Frontskala Zwei Temperaturfühler für Poolleitung und Solarkollektor zur permanenten Überwachung 3-Wege Kugelhahn S4 DN50 mit PVCu Klebemuffen d63 für metrische PVC-Rohre EPDM Dichtungen und TPE-Sitzdichtung für Poolwasser im Niederdruckbereich PN3 Integrierte Druckausgleichsbohrung in der Kugel zum Begrenzen von Druckstößen EO510-IND Antrieb mit optischer Stellungsanzeige und Handnotbetätigung Steuereinheit mit IP54 und CE für den Einsatz im trockenen Technikraum Anwendung von Solar Set SC01 mit 3-Wege Kugelhahn DN50 im Poolalltag Im laufenden Betrieb vergleicht die Steuerung permanent die Temperatur von Poolwasser und Kollektor. Je nach Differenz schaltet der 3-Wege Kugelhahn den Volumenstrom gezielt über die Solarabsorber oder über den Bypass zurück in den Filterkreislauf. Kaltwasserfühler in der Rücklaufleitung zum Pool möglichst nahe am Becken montieren Kollektorfühler am Sammelrohr des Kollektorausgangs mit direkter Sonneneinstrahlung platzieren 3-Wege Kugelhahn S4 DN50/d63 in den Solar-Bypass integrieren und verrohren Steuereinheit an 230 V anschließen und mit dem EO510-Antrieb verbinden Solltemperatur einstellen und Funktion über Stellungsanzeige und Temperaturverlauf kontrollieren Einsatzbereiche und Vorteile von Solar Set SC01 mit 3-Wege Kugelhahn DN50 Das Solar Set SC01 mit 3-Wege Kugelhahn DN50 richtet sich an Poolanlagen mit höherem Durchfluss und d63-Verrohrung. Es automatisiert die Verteilung zwischen Filterkreis und Solarheizkreis und nutzt die vorhandene Solarleistung gezielt aus. Die Drei-Wege-Ausführung erlaubt eine klare Bypass-Schaltung, in der Lage- und Druckverhältnisse auch bei größeren Rohrquerschnitten gut beherrschbar bleiben. Einbaupools mit d63-Verrohrung und Dachabsorbern Gartenpools mit mehreren Solarfeldern und höherem Volumenstrom Kleine Hotel-, Pension- und Wellnesspools mit solarunterstützter Beheizung Schwimmbadanlagen mit Solarsteuerung im Niederdruckbereich bis 3 bar Geeignete Pooltypen und Solarheizungen Da das Solar Set SC01 im Rohrsystem arbeitet und keinen direkten Kontakt zum Beckenwasser hat, ist es mit vielen Beckentypen kombinierbar. Entscheidend sind passende Rohrdimension d63 und die Auslegung der Solarabsorber auf PN3. Beton- und Folienbecken mit d63-PVC-Verrohrung GFK-Fertigpools mit externen Solarabsorbern im Bypass Edelstahlbecken mit angepasster Kunststoffverrohrung im Technikraum Flachabsorber und Solarkollektoren im Niederdruckbereich bis ca. 3 bar Innen- und Außenpools mit solarunterstützter Poolheizung Pflege und Wartung Die Wartung konzentriert sich auf Dichtheit, Beweglichkeit des Kugelhahns und den Zustand der Fühlerleitungen. Eingriffe in die elektrische Installation sollten Elektrofachkräfte übernehmen. Rohrsystem vor Arbeiten am Kugelhahn drucklos machen und entleeren Dichtungen, Klebemuffen und Überwurfmuttern regelmäßig prüfen Kugelhahn nach längeren Stillstandszeiten mit der Handnotbetätigung bewegen Fühlerleitungen getrennt von Motorleitungen verlegen und auf Beschädigungen kontrollieren Steuereinheit trocken, gut belüftet und vor Kondenswasser geschützt montieren FAQ zu Solar Set SC01 mit 3-Wege Kugelhahn DN50 Frage: Für welche Rohrdimension ist das Solar Set SC01 mit 3-Wege Kugelhahn DN50 ausgelegt? Antwort: Der 3-Wege Kugelhahn S4 besitzt die Nennweite DN50 und PVCu Klebemuffen d63 im metrischen System. Das Set passt zu d63-PVC-Verrohrungen im Niederdruckbereich PN3. Frage: In welchem Bereich lässt sich die Pooltemperatur einstellen? Antwort: An der Steuereinheit stellst du eine Solltemperatur im Bereich von etwa 20 bis 40 °C ein. Die Solarsteuerung arbeitet darauf hin, diese Temperatur mit Hilfe der Solarabsorber zu erreichen. Frage: Wozu dient der 3-Wege Kugelhahn in diesem Solar Set? Antwort: Der 3-Wege Kugelhahn verteilt den Volumenstrom zwischen Bypass und Solarabsorbern. Die Steuerung stellt automatisch um, sobald der Temperaturunterschied zwischen Kollektor und Poolwasser ausreichend groß ist. Frage: Welche Funktion hat die Druckausgleichsbohrung in der Kugel? Antwort: Die integrierte Druckausgleichsbohrung begrenzt Druckspitzen beim Umschalten des Kugelhahns und schützt damit Rohrsystem, Dichtungen und Antrieb. Frage: Wer sollte den elektrischen Anschluss des Solar Set SC01 ausführen? Antwort: Die Steuereinheit ist steckfertig, alle festen Elektroinstallationen und Verdrahtungsarbeiten sollten aus Sicherheitsgründen jedoch von einem befugten Elektroinstallationsbetrieb ausgeführt werden.
Solar Set SC01 mit 3-Wege Kugelhahn S4 DN40
Das Solar Set SC01 mit 3-Wege Kugelhahn DN40 ist eine kompakte Solarsteuerung für Poolheizungen. Du stellst die gewünschte Pooltemperatur zwischen 20 und 40 °C ein, das Set verteilt den Volumenstrom automatisch zwischen Filterkreislauf und Solarabsorbern. Das Solar Set SC01 gehört zur Solarsteuerung für Pool- und Schwimmbadheizungen. Es kombiniert eine steckerfertige Steuereinheit mit einem motorisierten 3-Wege Kugelhahn S4 DN40 aus PVC-U mit Klebemuffen d50 im metrischen System. Zwei Temperaturfühler erfassen Pool- und Kollektortemperatur. Die Steuerung arbeitet mit 230 V AC, versorgt den EO510-Antrieb des Kugelhahns mit 24 V und regelt die Stellung des 3-Wege-Ventils. Eine integrierte Druckausgleichsbohrung in der Kugel vermindert Druckstöße beim Umschalten. Produktkategorie: Solarsteuerung für Pool- und Schwimmbadheizung im Set Messbereich: Solltemperatur ca. +20 bis +40 °C, feste Differenz ca. 4 °C zwischen Kollektor- und Pooltemperatur Spannung Steuerung: 230 V AC, 50/60 Hz, Leistungsaufnahme ca. 5,5 W Spannung Antrieb Kugelhahn: 24 V, EO510-IND Nennweite Kugelhahn: DN40, Rohranschluss d50 metrisch Druckstufe Kugelhahn: PN3, max. Betriebsdruck ca. 3 bar Abmessungen: Steuerung und Kugelhahn gemäß Maßzeichnung Hersteller (DN40/d50) Gewicht: nicht angegeben Material: Kugelhahn PVC-U, Dichtungen EPDM, Sitzdichtung TPE, Kunststoffgehäuse Steuerung Farbe: nicht angegeben Montage: Steuerung steckfertig, 3-Wege Kugelhahn mit PVCu Klebemuffen d50 im Rohrsystem Schutzart Steuerung: IP54, CE-Kennzeichnung Sensorleitungen: Kaltwasserfühler ca. 3 m, Kollektorfühler ca. 10 m Leitungslänge Lieferumfang: Steuereinheit SC01, 3-Wege Kugelhahn S4 DN40/d50 mit EO510-Antrieb, Kaltwassertemperatursensor, Warmwassertemperatursensor Eigenschaften und Aufbau von Solar Set SC01 mit 3-Wege Kugelhahn DN40 Das Solar Set SC01 verbindet die Steuerung der Pool-Solarheizung mit einem 3-Wege Kugelhahn, der den Durchfluss zwischen Bypass und Solarabsorbern verteilt. Die Steuereinheit wird in eine 230 V Steckdose eingesteckt und gibt ein 24 V Signal an den EO510-Antrieb des Kugelhahns. Manuell einstellbare Solltemperatur von etwa 20 bis 40 °C direkt an der Steuerung Zwei getrennte Temperaturfühler für Poolwasser und Solarkollektor 3-Wege Kugelhahn S4 DN40 mit PVCu Klebemuffen d50 für metrische Poolrohre EPDM Dichtungen und TPE-Sitzdichtung für Poolwasser im Niederdruckbereich Integrierte Druckausgleichsbohrung in der Kugel zur Reduzierung von Druckspitzen EO510-Antrieb mit optischer Stellungsanzeige und Handnotbetätigung Steuereinheit in Schutzart IP54 mit CE-Konformität für den Technikraum Anwendung von Solar Set SC01 mit 3-Wege Kugelhahn DN40 im Poolalltag Im Betrieb vergleicht das Solar Set SC01 permanent die Temperatur von Poolwasser und Kollektor. Je nach Temperaturdifferenz stellt der 3-Wege Kugelhahn die Durchflussrichtung so ein, dass das Wasser entweder über den Bypass oder über die Solarabsorber läuft. Kaltwasserfühler in der Pool-Rücklaufleitung möglichst nahe am Becken montieren Kollektorfühler am Sammelrohr des Kollektorausgangs mit guter Sonneneinstrahlung anbringen 3-Wege Kugelhahn S4 DN40/d50 in die Solarverrohrung integrieren und hydraulisch anschließen Steuereinheit an 230 V anschließen und mit dem Ventilantrieb verbinden Solltemperatur einstellen und Funktion über Stellungsanzeige und Temperaturverlauf prüfen Einsatzbereiche und Vorteile von Solar Set SC01 mit 3-Wege Kugelhahn DN40 Das Solar Set SC01 mit 3-Wege Kugelhahn eignet sich für Poolanlagen, bei denen der Volumenstrom zwischen Filterkreis und Solarabsorbern automatisch verteilt werden soll. Der 3-Wege-Aufbau erlaubt eine klare Trennung von Bypass und Solarkreis. Durch die feste Temperaturdifferenz zwischen Kollektor und Poolwasser wird nur dann über die Absorber gefahren, wenn ein sinnvoller Wärmegewinn zu erwarten ist. Das spart Pumpenlaufzeit und nutzt die vorhandene Sonneneinstrahlung besser aus. Gartenpools mit Dachabsorbern und d50-Verrohrung Einbaupools mit kompakten Solarfeldern in Bypass-Schaltung Kleine Wellness- und Hotelpools mit solarunterstützter Beheizung Schwimmbadanlagen mit Solarsteuerung im Niederdruckbereich Geeignete Pooltypen und Solarheizungen Da das Solar Set SC01 ausschließlich im Rohrsystem arbeitet, ist es mit vielen Beckenarten kombinierbar. Voraussetzung sind passende Rohrdimensionen und eine Auslegung auf die Druckstufe PN3. Aufstellpools mit Folienauskleidung und d50-Verrohrung Einbaupools aus Beton mit PVC-Verrohrung im Technikraum GFK-Fertigbecken mit Solarabsorbern im Bypass Edelstahlbecken mit angepasster Kunststoffverrohrung Flachabsorber und Solarkollektoren im Niederdruckbereich bis 3 bar Pflege und Wartung Die Wartung des Solar Set SC01 konzentriert sich auf die Kontrolle der Dichtheit, die Funktion des 3-Wege Kugelhahns und den Zustand der Sensorleitungen. Arbeiten an der elektrischen Installation gehören in die Hand von Fachkräften. Rohrsystem vor Arbeiten am Kugelhahn drucklos machen und entleeren Dichtungen, Überwurfmuttern und Klebeverbindungen regelmäßig prüfen Kugelhahn nach längeren Stillstandszeiten mit der Handnotbetätigung bewegen Fühlerleitungen getrennt von Motorleitungen verlegen und auf Beschädigungen prüfen Steuereinheit trocken, gut belüftet und vor Kondenswasser geschützt montieren FAQ zu Solar Set SC01 mit 3-Wege Kugelhahn DN40 Frage: Wofür ist der 3-Wege Kugelhahn im Solar Set SC01 gedacht? Antwort: Der 3-Wege Kugelhahn S4 verteilt den Durchfluss zwischen Bypass und Solarabsorbern. Die Steuerung stellt automatisch um, sobald die Kollektortemperatur ausreichend über der Pooltemperatur liegt. Frage: In welchem Bereich kann ich die Pool-Solltemperatur einstellen? Antwort: Die gewünschte Poolwassertemperatur lässt sich direkt an der Steuereinheit in einem Bereich von etwa 20 bis 40 °C einstellen. Frage: Mit welchen Rohrleitungen ist das Solar Set SC01 mit 3-Wege Kugelhahn DN40 kompatibel? Antwort: Der Kugelhahn besitzt PVCu Klebemuffen d50 im metrischen System und ist für Pools mit entsprechender d50-Verrohrung im Niederdruckbereich PN3 ausgelegt. Frage: Welche Aufgabe hat die Druckausgleichsbohrung in der Kugel? Antwort: Die integrierte Druckausgleichsbohrung mindert Druckspitzen beim Umschalten des 3-Wege Kugelhahns und schont so Rohrsystem, Dichtungen und Antrieb. Frage: Wer sollte den elektrischen Anschluss des Solar Set SC01 vornehmen? Antwort: Die Steuereinheit ist steckfertig, alle festen Elektroinstallationen und Änderungen an der Verdrahtung sollten jedoch von einem befugten Elektroinstallationsbetrieb durchgeführt werden.
Solar Set SC01 mit 2-Wege Kugelhahn S6 DN50
Das Solar Set SC01 mit 2-Wege Kugelhahn DN50 ist eine kompakte Solarsteuerung für Poolheizungen. Du stellst die gewünschte Pooltemperatur zwischen 20 und 40 °C ein, das Set regelt den Durchfluss durch die Solarabsorber automatisch. Das Solar Set SC01 ist ein Solarregelset für Pool- und Schwimmbadheizungen. Es kombiniert eine steckerfertige Steuerung mit einem motorisierten 2-Wege Kugelhahn S6 DN50 aus PVC-U mit PVCu Klebemuffen d63. Zwei Temperaturfühler überwachen Poolwasser und Solarkollektor. Die Steuerung arbeitet mit 230 V AC und steuert den EO510-Antrieb des Kugelhahns mit 24 V. Eine optische Stellungsanzeige, Handnotbetätigung, IP54 und CE-Kennzeichnung unterstützen einen sicheren Betrieb im Technikbereich. Produktkategorie: Solarsteuerung für Pool- und Schwimmbadheizung im Set Messbereich: Solltemperatur ca. +20 bis +40 °C, feste Differenz ca. 4 °C zwischen Kollektor- und Pooltemperatur Spannung Steuerung: 230 V AC, 50/60 Hz, Leistungsaufnahme ca. 5,5 W Spannung Antrieb Kugelhahn: 24 V AC/DC, EO510-IND Nennweite Kugelhahn: DN50, Rohranschluss d63 metrisch Druckstufe Kugelhahn: PN3, max. Betriebsdruck ca. 3 bar Abmessungen: Steuerung und Kugelhahn gemäß Maßzeichnung Hersteller (DN50/d63) Gewicht: nicht angegeben Material: Kugelhahn PVC-U, Dichtungen EPDM, Sitzdichtung PTFE, Kunststoffgehäuse Steuerung Farbe: nicht angegeben Montage: Steuerung steckfertig, Kugelhahn mit PVCu Klebemuffen d63 im Rohrsystem Schutzart Steuerung: IP54, CE-Kennzeichnung Sensorleitungen: Kaltwasserfühler ca. 3 m, Kollektorfühler ca. 10 m Leitungslänge Lieferumfang: Steuereinheit SC01, 2-Wege Kugelhahn S6 DN50/d63 mit EO510-Antrieb, Kaltwassertemperatursensor, Warmwassertemperatursensor Eigenschaften und Aufbau von Solar Set SC01 mit 2-Wege Kugelhahn DN50 Das Solar Set SC01 vereint Regelung und Absperrorgan in einem abgestimmten System. Die Steuerung wird in eine 230 V Steckdose eingesteckt, der EO510-Antrieb des Kugelhahns wird mit 24 V versorgt und stellt die Durchflussrichtung zur Solarheizung nach Temperaturvorgaben ein. Manuell einstellbare Solltemperatur des Poolwassers von etwa 20 bis 40 °C Zwei getrennte Fühler für Poolleitung (blau) und Solarkollektor (rot) 2-Wege Kugelhahn S6 in Nennweite DN50 mit Klebemuffen d63 für metrische PVC-Rohrleitungen PVC-U Körper, EPDM Dichtungen und PTFE Sitzdichtung für Poolwasser im Niederdruckbereich EO510-IND Antrieb mit optischer Stellungsanzeige und Handnotbetätigung Schutzart IP54 und CE-konformer Aufbau für den Einsatz im trockenen Technikraum Anwendung von Solar Set SC01 mit 2-Wege Kugelhahn DN50 im Poolalltag Im laufenden Betrieb vergleicht das Solar Set SC01 permanent Pool- und Kollektortemperatur. Ist der Kollektor deutlich wärmer als das Beckenwasser, öffnet der 2-Wege Kugelhahn den Solarstrang. Sinkt der Temperaturvorteil ab oder ist die Solltemperatur erreicht, schließt der Kugelhahn wieder. Kaltwasserfühler in der Pool-Rücklaufleitung möglichst nahe am Becken montieren Kollektorfühler am Sammelrohr des Kollektorausgangs mit guter Sonneneinstrahlung positionieren Kugelhahn S6 DN50/d63 in die Solarleitung einbauen und hydraulisch anbinden Steuereinheit an 230 V anschließen und mit dem Kugelhahn verbinden Solltemperatur einstellen und Funktion der Solar-Poolheizung prüfen Einsatzbereiche und Vorteile von Solar Set SC01 mit 2-Wege Kugelhahn DN50 Das Set richtet sich an Poolanlagen mit etwas größeren Rohrdimensionen oder höheren Durchflussmengen. Es automatisiert die Umschaltung zwischen Filterkreislauf und Solarabsorbern und nutzt die verfügbare Sonnenenergie gezielt. Der feste Temperaturunterschied von etwa 4 °C zwischen Kollektor und Poolwasser verhindert unnötiges Umlaufen bei geringer Leistung und sorgt für einen effizienten Heizbetrieb. Einbaupools mit d63-Verrohrung und Solarabsorbern auf dem Dach Gartenpools mit mehreren Solarmodulen und höherem Volumenstrom Kleine Gewerbeanlagen mit solarunterstützter Schwimmbadheizung Wellness- und Hotelpools mit Solarerwärmung im Niederdruckbereich Geeignete Pooltypen und Solarheizungen Da das Solar Set SC01 nur die Wasserführung im Rohrsystem steuert, ist es mit vielen Beckenarten kombinierbar. Wichtig ist die passende Rohrdimension d63 und die Druckstufe PN3 der angeschlossenen Komponenten. Beton-, Folien- und GFK-Becken mit d63-Verrohrung Edelstahlbecken mit angepasster PVC-Verrohrung im Technikraum Solarabsorber und Flachkollektoren im Niederdruckbereich bis 3 bar Innen- und Außenpools mit solarunterstützter Beheizung Pflege und Wartung Die Wartung beschränkt sich im Wesentlichen auf Sichtkontrollen, Dichtheitsprüfungen und gelegentliche Funktionskontrollen von Kugelhahn und Sensoren. Elektrische Arbeiten sollten immer einer Elektrofachkraft überlassen werden. Rohrleitung vor Arbeiten am Kugelhahn drucklos machen und entleeren Dichtungen und Überwurfmuttern regelmäßig prüfen und von Hand nachziehen Kugelhahn nach längerer Stillstandszeit über Handnotbetätigung bewegen Fühlerleitungen getrennt von Motorleitungen verlegen und auf Beschädigungen prüfen Steuerung trocken, gut zugänglich und frei von Kondenswasser montieren FAQ zu Solar Set SC01 mit 2-Wege Kugelhahn DN50 Frage: Für welche Rohrdimension ist das Solar Set SC01 mit 2-Wege Kugelhahn DN50 ausgelegt? Antwort: Der Kugelhahn S6 hat die Nennweite DN50 und PVCu Klebemuffen d63 im metrischen System. Das Set passt zu gängigen d63-Poolrohrleitungen im Niederdruckbereich. Frage: In welchem Temperaturbereich kann ich die Pooltemperatur einstellen? Antwort: Die Solltemperatur lässt sich an der Steuereinheit in einem Bereich von etwa 20 bis 40 °C einstellen. Die Steuerung hält die Pooltemperatur in diesem Rahmen, soweit genügend Solarleistung zur Verfügung steht. Frage: Ist das Solar Set SC01 mit vorhandenen Solarabsorbern kompatibel? Antwort: Das Set kann mit vielen Solarabsorbern kombiniert werden, wenn Rohrdimension d63, Druckstufe PN3 und die hydraulische Einbindung zum bestehenden System passen. Frage: Wer darf den elektrischen Anschluss des Solar Set SC01 ausführen? Antwort: Die Steuereinheit ist zwar steckfertig, alle festen Elektroinstallationen und Arbeiten an der Verdrahtung sollten nur von einem befugten Elektroinstallationsbetrieb durchgeführt werden. Frage: Was ist bei längeren Stillstandszeiten der Solaranlage zu beachten? Antwort: Vor der erneuten Inbetriebnahme sollte der Kugelhahn mit der Handnotbetätigung bewegt werden. Zusätzlich sind Dichtheit, Fühlerpositionen und elektrische Anschlüsse zu prüfen.
Solar Set SC01 mit 2-Wege Kugelhahn S6 DN40
Das Solar Set SC01 mit 2-Wege Kugelhahn DN40 ist eine kompakte Solarsteuerung für Poolheizungen. Du stellst die gewünschte Pooltemperatur zwischen 20 und 40 °C ein, das Set regelt Ventilstellung und Warmwasserführung automatisch. Das Solar Set SC01 gehört zur Pool-Solarsteuerung und kombiniert eine steckerfertige Steuereinheit mit einem motorisierten 2-Wege Kugelhahn S6 DN40 aus PVC-U. Zwei Temperaturfühler überwachen Kalt- und Warmwassertemperatur und sorgen für einen bedarfsgerechten Solarbetrieb. Die Steuereinheit arbeitet mit 230 V AC und schaltet den EO510-Antrieb des Kugelhahns mit 24 V. Eine optische Stellungsanzeige, Handnotbetätigung und die Schutzart IP54 erhöhen Betriebssicherheit und Bedienkomfort im Poolalltag. Produktkategorie: Solarsteuerung für Poolheizung im Set Messbereich: Solltemperatur ca. +20 bis +40 °C, feste Differenz ca. 4 °C zwischen Kollektor und Poolwasser Spannung Steuerung: 230 V AC, 50/60 Hz, ca. 5,5 W Spannung Antrieb Kugelhahn: 24 V AC, 50/60 Hz, EO510-IND Nennweite Kugelhahn: DN40, Anschluss d50 Abmessungen: Steuerung und Kugelhahn gemäß Maßzeichnung Hersteller Gewicht: nicht angegeben Material: Kugelhahn PVC-U, Dichtungen EPDM, Sitzdichtung PTFE, Kunststoffgehäuse Steuerung Farbe: nicht angegeben Montage: Steuerung steckfertig, Kugelhahn mit PVC-U Klebemuffen d50 im Rohrsystem Druckstufe Kugelhahn: PN3, max. Betriebsdruck ca. 3 bar Schutzart Steuerung: IP54, CE-Kennzeichnung Lieferumfang: Steuereinheit SC01, 2-Wege Kugelhahn S6 DN40 mit EO510-Antrieb, Kaltwassertemperatursensor (3 m), Warmwassertemperatursensor (10 m) Eigenschaften und Aufbau von Solar Set SC01 mit 2-Wege Kugelhahn DN40 Das Solar Set SC01 besteht aus einer kompakten Solarsteuerung und einem 2-Wege Kugelhahn S6 DN40 mit elektrischem Antrieb. Die Steuerung wird einfach in eine 230 V Steckdose eingesteckt und steuert den 24 V Antrieb des Kugelhahns nach Temperaturdifferenz und Solltemperatur. Steuergerät mit manuell einstellbarer Solltemperatur von ca. 20 bis 40 °C Zwei Temperaturfühler für Poolwasser und Solarkollektor 2-Wege PVC-U Kugelhahn S6 DN40/d50 mit EO510-IND Antrieb Optische Stellungsanzeige und Handnotbetätigung am Kugelhahn Schutzart IP54 und CE-Kennzeichnung für den Einsatz im Technikbereich PVC-U Klebemuffen d50 im metrischen System für den Anschluss an gängige Poolrohrleitungen Anwendung von Solar Set SC01 mit 2-Wege Kugelhahn DN40 im Poolalltag Im Betrieb überwacht das Solar Set SC01 kontinuierlich die Temperatur von Poolwasser und Solarkollektor. Wird die feste Temperaturdifferenz erreicht, öffnet der Kugelhahn den Solarzweig, das Wasser wird über die Absorber geführt und erwärmt, bis die eingestellte Solltemperatur des Beckens erreicht ist. Kaltwasserfühler in der Poolleitung möglichst nahe am Becken montieren Warmwasser- bzw. Kollektorfühler am Sammelrohr des Kollektorausgangs anbringen 2-Wege Kugelhahn S6 DN40 in die Solarleitung einbauen und mit dem Steuergerät verbinden Solar Set SC01 an 230 V anschließen und Solltemperatur am Drehregler wählen Funktion nach Inbetriebnahme über Stellungsanzeige und Temperaturverlauf kontrollieren Einsatzbereiche und Vorteile von Solar Set SC01 mit 2-Wege Kugelhahn DN40 Das Solar Set SC01 ist für solarbeheizte Pools ausgelegt, bei denen die Umschaltung zwischen Filterkreis und Solarabsorbern automatisiert erfolgen soll. Du nutzt die vorhandene Sonnenenergie effizient und regelst die Pooltemperatur auf einen festen Zielwert. Durch die Kombination aus Steuerung, Temperaturfühlern und Kugelhahn eignet sich das Set besonders für kompakte Poolanlagen, bei denen eine einfache, klar strukturierte Solarregelung gefragt ist. Gartenpools mit Dach- oder Bodenabsorbern Einbaupools mit externen Solarkollektoren Whirlpool- oder Wellnessbecken mit zusätzlicher Solarerwärmung Kleine Hotel- und Pensionenanlagen mit solarunterstützter Poolheizung Geeignete Pooltypen und Solarheizungen Da das Solar Set SC01 nur hydraulische und elektrische Komponenten im Technikbereich steuert, ist es mit vielen Pooltypen und Oberflächen kombinierbar. Entscheidend ist, dass die Rohrleitungen und die Solarabsorber zur Nennweite und Druckstufe passen. Aufstellpools mit PVC-Folienauskleidung Einbaupools aus Beton mit Innenbeschichtung GFK-Fertigbecken Edelstahlbecken Solarabsorber und Kollektoren im Niederdruckbereich bis PN3 Pflege und Wartung Die Wartung des Solar Set SC01 beschränkt sich im Normalfall auf Sichtkontrollen, gelegentliche Funktionsprüfungen und die Kontrolle der Verschraubungen. Eingriffe in die elektrische Installation sollten nur Elektrofachkräfte vornehmen. Rohrsystem bei Arbeiten am Kugelhahn drucklos machen und entleeren Dichtungen regelmäßig prüfen und bei Bedarf fetten oder ersetzen Fühlerleitungen auf festen Sitz und unbeschädigte Isolierung kontrollieren Steuergerät trocken und frei von Spritzwasser im Technikraum betreiben Bei längeren Stillstandszeiten Kugelhahn über Handnotbetätigung durchdrehen FAQ zu Solar Set SC01 mit 2-Wege Kugelhahn DN40 Frage: Für welche Poolanlagen ist das Solar Set SC01 mit 2-Wege Kugelhahn DN40 geeignet? Antwort: Das Set eignet sich für solarbeheizte Pools mit Rohrleitungen d50 im Niederdruckbereich bis PN3, bei denen die Umschaltung des Solarstrangs automatisiert erfolgen soll. Frage: Kann ich mit dem Solar Set SC01 die gewünschte Pooltemperatur frei einstellen? Antwort: Du stellst am Regler eine Solltemperatur im Bereich von etwa 20 bis 40 °C ein. Die Steuerung regelt die Ventilstellung, bis diese Temperatur im Pool erreicht ist. Frage: Ist das Solar Set SC01 mit bestehenden Solarabsorbern kompatibel? Antwort: Das Set kann mit vielen gängigen Solarabsorbern betrieben werden, solange Nennweite, Druckstufe und Rohrdimension zur PVC-U Klebemuffe d50 und PN3 passen. Frage: Darf ich den elektrischen Anschluss selbst durchführen? Antwort: Die Steuerung wird zwar steckfertig geliefert, alle festen Elektroinstallationen und Änderungen an der Verdrahtung sollten aus Sicherheitsgründen nur von Elektrofachkräften vorgenommen werden. Frage: Wie gehe ich bei längeren Stillstandszeiten der Anlage vor? Antwort: Vor der Wiederinbetriebnahme solltest du den Kugelhahn über die Handnotbetätigung einmal durchdrehen, das Rohrsystem prüfen und die Dichtheit kontrollieren.
iQntrol-S2 Solarsteuerung mit großer Digitalanzeige
Die iQntrol-S2 Solarsteuerung mit großer Digitalanzeige regelt die Solar-Poolheizung zuverlässig und schützt dein Schwimmbad vor Überhitzung. Ideal für private Gartenpools und kompakte Schwimmbadanlagen. Die iQntrol-S2 Solarsteuerung gehört zur Schwimmbadtechnik für solarbetriebene Poolheizungen. Sie erfasst die Temperaturen an Kollektor und Becken und schaltet die Pumpe oder ein Ventil abhängig von der eingestellten Differenztemperatur. Das Gerät sitzt in einem servicefreundlichen Steckgehäuse mit Montagesockel. Die Montage erfolgt wahlweise an der Wand oder auf einer Hutschiene. Zwei potentialfreie Wechselkontakte erlauben die Ansteuerung einer Umwälzpumpe sowie eines Motor- oder Magnetventils. Die Differenztemperatur ist von 1 °C bis 12 °C einstellbar, die Maximaltemperaturbegrenzung von 20 °C bis 40 °C. Über einen Schalter wählst du zwischen Hand-, Aus- und Automatikbetrieb. Zwei Temperaturfühler und eine Tauchhülse 1/2" sind im Lieferumfang enthalten. Produktkategorie: Solarsteuerung für Poolheizung Messbereich: Differenztemperatur 1–12 °C, Maximaltemperatur 20–40 °C Betriebsarten: Hand / Aus / Automatik Kontakte: 2 potentialfreie Wechselkontakte für Pumpe und Motor- oder Magnetventil Montage: Wandmontage oder Hutschiene mit Montagesockel Gehäuse: servicefreundliches Steckgehäuse Abmessungen: nicht angegeben Gewicht: nicht angegeben Farbe: nicht angegeben Lieferumfang: iQntrol-S2 Solarsteuerung, 2 Temperaturfühler, Tauchhülse 1/2", Montagesockel Eigenschaften und Aufbau von iQntrol-S2 Solarsteuerung mit Digitalanzeige für Pool Die Steuerung kombiniert einen klar ablesbaren Digitalanzeiger mit einer kompakten Elektronik im Steckgehäuse. Über den Frontschalter stellst du die gewünschte Betriebsart ein und nutzt die Temperatureinstellungen für einen angepassten Poolbetrieb. Große Digitalanzeige für schnelle Kontrolle der Betriebstemperaturen Einstellbare Differenztemperatur von 1–12 °C für flexible Regelung Maximaltemperaturbegrenzung von 20–40 °C zum Schutz des Poolwassers Drei Betriebsarten: Hand, Aus und Automatik für situationsgerechten Einsatz Zwei potentialfreie Wechselkontakte zur Steuerung von Pumpe und Ventil Servicefreundliches Steckgehäuse mit Montagesockel für einfache Montage Inklusive zwei Temperaturfühlern und Tauchhülse 1/2" Anwendung von iQntrol-S2 Solarsteuerung mit Digitalanzeige für Pool im Poolalltag Die iQntrol-S2 wird zwischen Temperaturfühlern und den angeschlossenen Verbrauchern der Solar-Poolheizung installiert. Sie vergleicht die gemessenen Temperaturen und schaltet die Pumpe oder das Ventil, sobald die eingestellte Differenztemperatur erreicht wird. Temperaturfühler am Solarkollektor und am Becken anbringen Steuerung auf dem Montagesockel an Wand oder Hutschiene befestigen Pumpe und Motor- oder Magnetventil an die Wechselkontakte anschließen Differenztemperatur und Maximaltemperatur nach Wunsch einstellen Betriebsart Hand, Aus oder Automatik wählen und Anlage in Betrieb nehmen Einsatzbereiche und Vorteile von iQntrol-S2 Solarsteuerung mit Digitalanzeige für Pool Die Steuerung eignet sich für solarbeheizte Schwimmbecken im privaten und gewerblichen Bereich. Sie hilft, die verfügbare Sonnenenergie effizient zu nutzen und gleichzeitig die Wassertemperatur im gewünschten Bereich zu halten. Besonders vorteilhaft ist der kombinierte Einsatz mit Solarabsorbern oder Kollektoren, bei denen die Pumpenlaufzeit bedarfsgerecht geregelt werden soll. So bleibt die Anlage übersichtlich und energiesparend. Gartenpools mit Solarabsorbern auf Dach oder Garagendach Einbaupools mit seitlich montierten Solarkollektoren Kompakte Schwimmbadanlagen in Pensionen und kleinen Hotels Wellnessbereiche mit beheizten Becken und Solarunterstützung Geeignete Pooltypen und Oberflächen Da die iQntrol-S2 Solarsteuerung nur die Heizungsanlage regelt und nicht mit dem Poolwasser in Berührung kommt, ist sie für praktisch alle Pooltypen und Beckenoberflächen geeignet. Aufstellpools mit Folienauskleidung Einbaupools aus Beton mit Beschichtung GFK-Becken und Fertigpools Edelstahlbecken Innen- und Außenschwimmbecken mit Solarbeheizung Pflege und Reinigung Die Pflege der iQntrol-S2 beschränkt sich auf Sichtkontrollen und das Sauberhalten des Gehäuses. Elektrische Arbeiten sollten nur von Fachkräften durchgeführt werden. Gehäuse trocken und frei von Spritzwasser montieren Gehäuseoberfläche gelegentlich mit trockenem Tuch reinigen Kabelverbindungen und Fühlerleitungen regelmäßig auf festen Sitz prüfen Keine aggressiven Reinigungsmittel oder Hochdruckreiniger verwenden FAQ zu iQntrol-S2 Solarsteuerung mit Digitalanzeige für Pool Frage: Für welche Poolanlagen ist die iQntrol-S2 Solarsteuerung geeignet? Antwort: Die Steuerung ist für solarbeheizte Schwimmbecken konzipiert, bei denen Pumpe und gegebenenfalls ein Motor- oder Magnetventil temperaturabhängig geschaltet werden sollen. Frage: Kann ich mit der iQntrol-S2 die Poolpumpe auch manuell einschalten? Antwort: Ja, über den Schalter wählst du den Handbetrieb. So lässt sich die angeschlossene Pumpe unabhängig von der Temperaturregelung betreiben. Frage: Welche Temperaturbereiche kann ich einstellen? Antwort: Die Differenztemperatur ist von 1–12 °C einstellbar, die Maximaltemperaturbegrenzung für das Poolwasser von 20–40 °C. Frage: Was gehört zum Lieferumfang der iQntrol-S2 Solarsteuerung? Antwort: Enthalten sind die Steuerung im Steckgehäuse, zwei Temperaturfühler, eine Tauchhülse 1/2" sowie der Montagesockel zur Befestigung. Frage: Darf die Montage selbst durchgeführt werden? Antwort: Die mechanische Befestigung ist einfach möglich, der elektrische Anschluss sollte aus Sicherheitsgründen durch eine Elektrofachkraft erfolgen.
3-Wege-Kugelhahn S4 DN40 PVC EO510 ECO 230 V
Elektrischer 3-Wege-Kugelhahn S4 DN40 aus PVC für Solaranlagen und Schwimmbadtechnik 🌞💧. Ideal zum automatischen Umschalten von Kreisläufen, z. B. zwischen Pool-Solaranlage, Filter- und Bypassleitung. Der Kugelhahn S4 3W mit T-Kugel ist eine kompakte PVC-Armatur mit elektrisch betriebenem EO510 ECO 230 V Antrieb. Das Ventil ist chlor- und seewasserbeständig, korrosionsfrei und damit gut für Pool-, Naturpool- und Wasseraufbereitungsanlagen geeignet. Die 3-Wege-T-Kugel erlaubt flexible Verteilungen und Umschaltungen bei geringer Druckbelastung (PN3) ⚙️. Messbereich:Durchflusssteuerung, kein fester Messbereich Abmessungen:DN40, Anschluss d50 (metrisch), kompakte Einbaulänge laut Datenblatt Gewicht:laut Herstellerdatenblatt Material:PVC/PVCu, Dichtungen EPDM, Sitzdichtung PTFE Farbe:grau Montage:PVCu Klebemuffe d50, elektrische Ansteuerung 230 VAC Lieferumfang:3-Wege-Kugelhahn S4 DN40 mit T-Kugel, EO510 ECO 230 V Antrieb mit optischer Stellungsanzeige und Handnotbetätigung Nennweite:DN40 Druckstufe:PN3 Schutzart:IP65 Stellzeit:90° in ca. 22 s Eigenschaften und Aufbau von 3-Wege-Kugelhahn S4 DN40 PVC EO510 ECO 230 V Der Kugelhahn S4 3W besitzt eine T-Kugel für drei Anschlüsse und ist vollständig aus PVCu mit EPDM- und PTFE-Dichtungen aufgebaut. Der elektrische EO510 ECO Antrieb mit 230 V Versorgung sorgt für automatisches Schalten der 90°-Stellung und bietet eine optische Stellungsanzeige sowie eine Handnotbetätigung im Servicefall. 3-Wege-T-Kugel für flexible Umlenkung und Verteilung von Wasserströmen PVCu-Gehäuse, korrosionsfrei und beständig gegen Chlor- und Seewasser Elektrischer EO510 ECO Antrieb mit ca. 22 s Stellzeit für 90° Optische Stellungsanzeige und elektrische Stellungsrückmeldung Handnotbetätigung für Wartung und Störungen Schutzart IP65 für den Einsatz in feuchter Umgebung Anwendung von 3-Wege-Kugelhahn S4 DN40 PVC EO510 ECO 230 V im Poolalltag Im Pool- und Solarbetrieb wird der 3-Wege-Kugelhahn genutzt, um automatisch zwischen verschiedenen Leitungen umzuschalten. Typisch ist die Verteilung des Volumenstroms zwischen Solarkollektoren, Filterkreis und Bypass. Die Ansteuerung erfolgt über eine Steuerung oder Zeitschalttechnik, die den EO510 ECO Antrieb in die gewünschten Stellungen fährt. Ventil elektrisch an Steuerung anschließen und Endlagen definieren Leitungen für Solar, Filter und Bypass über die d50-Klebemuffen anbinden Funktion prüfen, Stellungsanzeige kontrollieren, Leitungen auf Dichtheit prüfen Einsatzbereiche und Vorteile von 3-Wege-Kugelhahn S4 DN40 PVC EO510 ECO 230 V Der Kugelhahn ist für private und kommunale Anlagen ausgelegt, in denen Wasserströme sicher und automatisiert geführt werden sollen. Die korrosionsfreien Materialien und die niedrige Druckstufe PN3 passen gut zu Schwimmbad- und Wasseraufbereitungssystemen, in denen moderate Drücke vorliegen ✅. Die 3-Wege-Ausführung spart zusätzliche Ventile, reduziert Verrohrungsaufwand und erleichtert spätere Anpassungen im System. Die elektrische Stellungsrückmeldung unterstützt die Überwachung durch Gebäude- oder Poolsteuerungen. Private und kommunale Schwimmbad- und Wasseraufbereitungsanlagen Naturpools und Fischzuchtanlagen Bewässerungs- und Kühlanlagen Wasserspiele wie Brunnen, Wasserfälle und Fontänen Regelarmatur für Gegenstromanlagen Geeignete Pooltypen und Rohrsysteme Der 3-Wege-Kugelhahn S4 DN40 eignet sich für gängige druckführende PVC-Rohrsysteme im Pool- und Wasserbereich. Durch die PVCu-Klebemuffen d50 lässt sich der Kugelhahn einfach in bestehende metrische Leitungen integrieren. Gartenpools und eingelassene Schwimmbecken Hallenbäder und Hotelpools Naturpools mit PVC-Leitungen Filter- und Solarkreise mit d50-PVC-Rohr (metrisch) Pflege und Wartung Der Kugelhahn benötigt wenig Wartung, sollte aber in regelmäßigen Abständen visuell kontrolliert werden. Die Handnotbetätigung bietet die Möglichkeit, das Ventil bei Bedarf ohne elektrische Ansteuerung zu bewegen. Regelmäßig auf Dichtheit und Korrosionsfreiheit der Anschlüsse prüfen Beweglichkeit der T-Kugel gelegentlich testen Antrieb trocken und vor Spritzwasser geschützt montieren FAQ zu 3-Wege-Kugelhahn S4 DN40 PVC EO510 ECO 230 V Frage: Für welche Anwendungen ist dieser 3-Wege-Kugelhahn besonders geeignet? Antwort: Er ist ideal für Pool-Solaranlagen, Filter-Bypässe, Gegenstromanlagen sowie Bewässerungs- und Kühlanlagen mit PVC-Rohrleitungen DN40/d50 bei niedrigen Drücken bis PN3. Frage: Kann der Kugelhahn auch mit Meerwasser oder stark chloriertem Wasser betrieben werden? Antwort: Ja, das PVCu-Gehäuse mit EPDM- und PTFE-Dichtungen ist chlor- und seewasserbeständig und damit für Salzwasserpools und Meerwasseranwendungen geeignet. Frage: Welche Spannungsversorgung benötigt der EO510 ECO Antrieb? Antwort: Der elektrische Antrieb arbeitet mit 230 VAC. Die Verdrahtung erfolgt gemäß Schaltplan des Herstellers durch eine fachkundige Person. Frage: Wie schnell schaltet der Kugelhahn zwischen den Stellungen? Antwort: Die Stellzeit für eine 90°-Drehung beträgt etwa 22 Sekunden. Damit eignet sich die Armatur gut für Regel- und Umschaltaufgaben in der Poolhydraulik. Frage: Wie wird der Kugelhahn in das Rohrsystem eingebunden? Antwort: Die Anschlüsse sind als PVCu-Klebemuffen d50 (metrisch) ausgeführt. Der Einbau erfolgt mit geeigneten PVC-Klebern und sauber entgrateten Rohrenden nach den Vorgaben des Herstellers.

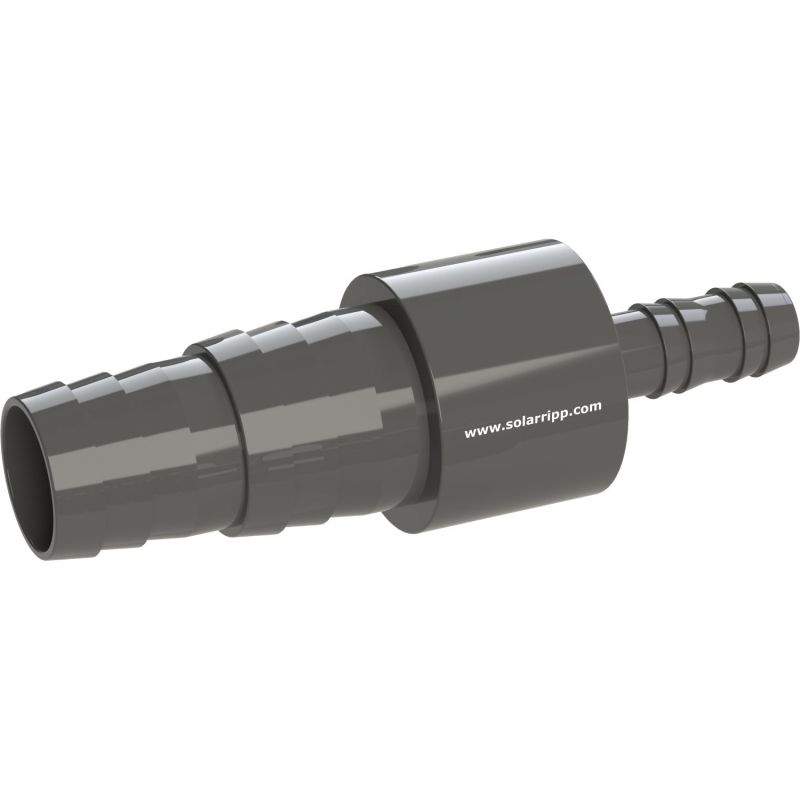

Übergangs-Adapter Wellschlauch 32/38 mm auf SOLAR-RIPP Solarrohr
Der Übergangs-Adapter Wellschlauch 32/38 mm auf SOLAR-RIPP Solarrohr verbindet Wellschlauch 32 oder 38 mm sicher mit SOLAR-RIPP Solarrohr 25. Ideal, um flexible Poolschläuche an Solarabsorber-Leitungen anzuschließen. 🌞 Das 3-teilige PVC-U-Set wird vor Ort verklebt und per Schlauchtülle mit dem Wellschlauch verbunden. So entsteht ein sauberer, servicefreundlicher Übergang zwischen Schlauchsystem und SOLAR-RIPP Solarschlauch. 💧 Eigenschaften und Aufbau Der Übergangs-Adapter besteht aus drei grauen PVC-U-Bauteilen. Eine Seite ist als Schlauchtülle für Wellschlauch 32 bzw. 38 mm ausgeführt, die andere Seite stellt den Anschluss an das SOLAR-RIPP Solarrohr 25 her. Die Einzelteile werden mit PVC-U-Kleber vormontiert und danach mit Schlauch und Solarrohr verbunden. Mindestbestellmenge: 2 Stück. 🔧 Technische Daten im Überblick Produkttyp: Rohrleitungs-/Verbindungsleitungs-Komponente, Übergang Rohrleitungs-Serie: Serie SOLAR-RIPP Solarrohr 25, Serie Wellschlauch 32, Serie Wellschlauch 38 Rohrleitungs-Komponente: Übergangs-Adapter Schlauch / Solarrohr Geeignete Schlauchgrößen: Wellschlauch 32 mm oder 38 mm (Innendurchmesser glatter Abschnitt) Geeignetes Solarrohr: SOLAR-RIPP Solarrohr 25 (Solarschlauch) Messbereich: nicht zutreffend Material Schnittstelle: PVC-U grau Abmessungen: nicht angegeben, systemabhängig Material: PVC-U (weichmacherfreies Polyvinylchlorid) Farbe: grau UV-Beständigkeit: mittel Verbindungstyp: Steckverbindung (werkzeuglos) am Solarrohr, Schlauchtülle mit Schelle am Wellschlauch Montage: 3-teilig, vor Ort zusammenkleben, dann an Schlauch und Solarrohr anschließen Mindestbestellmenge: 2 Stück Eigenschaften und Aufbau von Übergangs-Adapter Wellschlauch 32/38 mm auf SOLAR-RIPP Solarrohr Der Übergangs-Adapter Wellschlauch 32/38 mm auf SOLAR-RIPP Solarrohr ist für die Kombination aus flexiblem Wellschlauch und SOLAR-RIPP Solarrohr 25 konstruiert. Die PVC-U-Bauteile werden zu einem kompakten Übergangsteil verklebt und bilden eine stabile Schnittstelle zwischen Schlauch und Solarschlauch. Passend für Wellschlauch 32 oder 38 mm und SOLAR-RIPP Solarrohr 25 3-teiliges Set aus grauem PVC-U zur Vormontage mit PVC-U-Kleber Schlauchtülle für sichere Schlauchklemmung mit Schelle Steckverbindung am SOLAR-RIPP Solarrohr 25 (systemabhängig) Kompakter Übergang für enge Technikbereiche und Dachmontage Anwendung von Übergangs-Adapter Wellschlauch 32/38 mm auf SOLAR-RIPP Solarrohr im Poolalltag Du setzt den Adapter ein, wenn deine Poolverrohrung aus 32- oder 38-mm-Wellschlauch besteht und du eine SOLAR-RIPP Solarfläche mit Solarrohr 25 anbinden möchtest. So verbindest du flexible Schlauchleitungen mit dem Solarschlauch-System ohne Eigenkonstruktionen. 🙂 Anlage drucklos machen und Schlauch- sowie Solarrohrenden vorbereiten 3 Einzelteile des Adapters gemäß Vorgaben mit PVC-U-Kleber verkleben Wellschlauch am glatten Abschnitt auf Länge schneiden und reinigen Schlauch auf die Tülle schieben und mit Schlauchschelle sichern Adapter auf das SOLAR-RIPP Solarrohr 25 stecken und Sitz kontrollieren Einsatzbereiche und Vorteile von Übergangs-Adapter Wellschlauch 32/38 mm auf SOLAR-RIPP Solarrohr Der Adapter eignet sich überall dort, wo du Solarrohr 25 in ein bestehendes Wellschlauch-System einbinden willst. Typisch sind Verbindungen zwischen Technikbereich, Solarfläche und Becken bei flexiblen Poolanlagen. Der Vorteil liegt in einem abgestimmten Übergang zwischen zwei Systemwelten: Wellschlauch 32/38 und SOLAR-RIPP Solarrohr 25. Das erhöht die Betriebssicherheit und erleichtert späteren Service. Anbindung von SOLAR-RIPP Solarrohr 25 an Wellschlauch-Vorlauf und -Rücklauf Nachrüstung einer Solarfläche an vorhandene Wellschlauch-Leitungen Umbau von flexiblen Filterleitungen auf Solarrohr-Segmente Einsatz in Gartenpools, Aufstellpools und kleineren Schwimmbädern Geeignete Anlagen und Leitungen Der Übergangs-Adapter ist für Solarabsorber-Anlagen mit SOLAR-RIPP Solarrohr 25 und flexible Schlauchsysteme mit 32- oder 38-mm-Wellschlauch vorgesehen. Wichtig sind passende, glatte Schlauchabschnitte und ein sauber vorbereitetes Solarrohrende. Poolanlagen mit Wellschlauch 32 oder 38 mm SOLAR-RIPP Solarabsorber mit Solarrohr 25 auf Dach, Carport oder Boden Verbindungen zwischen Technikraum und Solarfläche Kombination aus Schlauch- und Solarschlauch-Systemen im Privatbereich Pflege und Kontrolle Der Adapter selbst ist wartungsarm. Regelmäßige Sicht- und Dichtigkeitskontrollen sichern einen zuverlässigen Betrieb deiner Solar- und Poolhydraulik. Klebefugen und Steckverbindungen regelmäßig optisch prüfen Schellen am Wellschlauch auf festen Sitz kontrollieren Schlauch- und Solarrohrbereiche auf Risse oder Versprödung beobachten Defekte Adapter oder Schläuche zeitnah ersetzen FAQ zu Übergangs-Adapter Wellschlauch 32/38 mm auf SOLAR-RIPP Solarrohr Frage: Für welche Schlauchgrößen ist der Übergangs-Adapter geeignet? Antwort: Der Adapter ist für Wellschlauch mit 32 mm oder 38 mm Innendurchmesser ausgelegt. Entscheidend ist der Innendurchmesser des glatten Schlauchabschnitts. Frage: Mit welchem Solarrohr ist der Adapter kompatibel? Antwort: Er ist für die Rohrleitungs-Serie SOLAR-RIPP Solarrohr 25 (Solarschlauch) vorgesehen und bildet dort den Übergang vom Schlauch auf den Solarschlauch. Frage: Muss der Adapter noch verklebt werden? Antwort: Ja, der Artikel wird 3-teilig geliefert und muss vor dem Einbau mit geeignetem PVC-U-Kleber zu einem Bauteil verklebt werden. Frage: Wie wird der Wellschlauch befestigt? Antwort: Der Wellschlauch wird auf die Schlauchtülle des Adapters aufgeschoben und mit einer passenden Schlauchschelle geklemmt, um eine dichte Verbindung herzustellen. Frage: Gibt es eine Mindestbestellmenge? Antwort: Ja, die Mindestbestellmenge beträgt 2 Stück. So kannst du in der Regel Vorlauf und Rücklauf der Solarfläche gleichzeitig ausstatten.

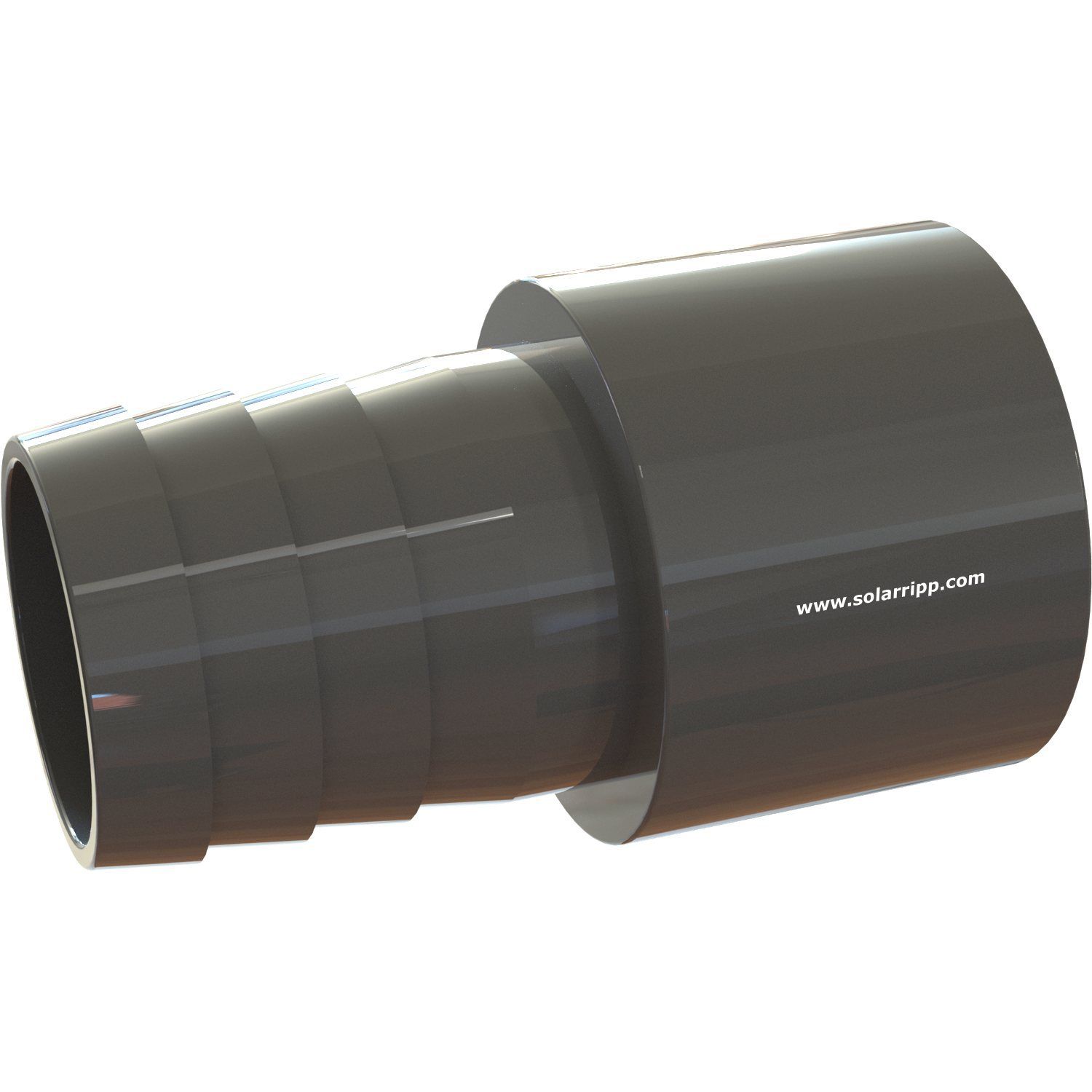

SOLAR-RIPP Adapter Wellschlauch 38 auf PVC-U 50
Der SOLAR-RIPP Adapter Wellschlauch 38 auf PVC-U 50 verbindet flexiblen 38-mm-Wellschlauch sicher mit einer PVC-U-50-Rohrleitung. Ideal als Übergang zwischen Schlauchsystem und fester Pool- oder Solarverrohrung. 🌊 Eigenschaften und Aufbau Der Adapter ist speziell für die Kombination aus Wellschlauch der Serie Wellschlauch 38 und PVC-U-50-Rohrleitungen konzipiert. Die graue PVC-U-Schnittstelle passt in die Serie PVC-U 50, die Schlauchtülle nimmt den Wellschlauch mit 38 mm Innendurchmesser auf. Gefertigt aus weichmacherfreiem PVC-U in Grau bietet der Adapter eine stabile, kleb- und steckbare Verbindung für Pool- und Solarleitungen. Die Verbindung auf der Schlauchseite erfolgt über Schlauchtülle und Schlauchschelle. 🔧 Technische Daten im Überblick Produkttyp: Rohrleitungs-/Verbindungsleitungs-Komponente, Übergang Rohrleitungs-Serie: Serie PVC-U 50, Serie Wellschlauch 38 Rohrleitungs-Komponente: Adapter / Übergang Wellschlauch–Rohr Durchmesser Schlauchseite: für Wellschlauch 38 mm (Innendurchmesser glatter Abschnitt) Durchmesser PVC-Seite außen: 50 mm (PVC-U 50) Material Schnittstelle: PVC-U grau Messbereich: nicht zutreffend Abmessungen: systemabhängig, passend zum PVC-U-50-System Gewicht: nicht angegeben Material gesamt: PVC-U (weichmacherfreies Polyvinylchlorid) Farbe: grau UV-Beständigkeit: mittel Verbindungstyp: Steckverbindung, Schlauchtülle, Klebstoff (PVC-U) Montage PVC-Seite: Verklebung mit PVC-U-Kleber in Rohr oder Fitting Montage Schlauchseite: Aufschieben des Wellschlauchs 38 und Fixierung mit Schlauchschelle Lieferumfang: 1 x Adapter Wellschlauch 38 auf PVC-U 50 Eigenschaften und Aufbau von SOLAR-RIPP Adapter Wellschlauch 38 auf PVC-U 50 Der SOLAR-RIPP Adapter Wellschlauch 38 auf PVC-U 50 dient als kompakter Übergang von flexibler Schlauchleitung zur starren PVC-U-Verrohrung. Die PVC-Seite ist auf das Systemmaß 50 mm abgestimmt, die Tüllenseite auf Wellschlauch der Serie 38. Übergang von Wellschlauch 38 mm auf PVC-U-50-Rohre und -Fittings PVC-U-Schnittstelle in Grau passend zur Serie PVC-U 50 Schlauchtülle für sichere Schlauchmontage mit Schelle Weichmacherfreies PVC-U für Pool- und Solarinstallationen Kompakte Bauform für Technikschacht und enge Einbauverhältnisse 😊 Anwendung von SOLAR-RIPP Adapter Wellschlauch 38 auf PVC-U 50 im Poolalltag Du nutzt den Adapter, wenn du eine flexible 38-mm-Wellschlauch-Leitung mit einer bestehenden PVC-U-50-Verrohrung verbinden möchtest. So bindest du zum Beispiel Solarabsorber, Wärmepumpe oder Technikset in deinen PVC-Leitungskreis ein. PVC-U-Rohr oder Fitting reinigen, anfasen und mit PVC-U-Kleber vorbereiten Adapter gemäß Kleberanleitung in das PVC-U-50-System einkleben Wellschlauch 38 am glatten Abschnitt auf Länge schneiden und säubern Schlauch auf die Tülle aufschieben und mit einer passenden Schelle sichern Anlage in Betrieb nehmen und die Übergangsstelle auf Dichtheit prüfen Einsatzbereiche und Vorteile von SOLAR-RIPP Adapter Wellschlauch 38 auf PVC-U 50 Der Adapter kommt überall dort zum Einsatz, wo ein flexibles Schlauchsystem mit einer festen PVC-U-Installation kombiniert werden soll. Er eignet sich für Neuinstallationen, Umbauten und Nachrüstungen im Pool- und Solarheizkreis. Der Nutzen liegt in einem sauberen, systemgerechten Übergang ohne provisorische Lösungen. Du erhältst eine klare Trennung zwischen Schlauchstrecke und PVC-Verrohrung. 🌞 Anbindung von Wellschlauch 38 an PVC-U-50-Filterkreise Übergang von Schlauchleitungen zur Solarheizung Einbindung von Wärmepumpen oder Solarabsorbern in PVC-U-Systeme Erweiterung und Umbau bestehender Poolleitungen Geeignete Leitungen und Rohrsysteme Der SOLAR-RIPP Adapter Wellschlauch 38 auf PVC-U 50 ist für Wellschläuche mit 38 mm Innendurchmesser und PVC-U-50-Rohre bzw. -Fittings ausgelegt. Entscheidend ist ein ausreichender glatter Schlauchabschnitt für den Sitz der Tülle. Wellschlauch der Serie Wellschlauch 38 PVC-U-50-Rohre und Fittings im Filter- und Heizkreis Pool- und Solarleitungen mit gemischter Schlauch- und Rohrführung Private Gartenpools und Aufstellpools mit flexibler Verrohrung Pflege und Kontrolle Der Adapter ist wartungsarm. Regelmäßige Kontrolle der Klebe- und Schlauchverbindungen erhöht die Sicherheit und Dichtheit im laufenden Betrieb. PVC-Klebestellen bei Wartung auf Risse und Verfärbungen prüfen Schlauchschelle regelmäßig auf festen Sitz kontrollieren Schlauch im Bereich der Tülle auf Knicke oder Alterung beobachten Beschädigte Adapter oder Schläuche zeitnah austauschen FAQ zu SOLAR-RIPP Adapter Wellschlauch 38 auf PVC-U 50 Frage: Für welche Schlauchgröße ist der Adapter geeignet? Antwort: Der Adapter ist für Wellschläuche mit 38 mm Innendurchmesser der Serie Wellschlauch 38 ausgelegt. Maßgeblich ist der Innendurchmesser der glatten Schlauchabschnitte. Frage: Auf welche Rohrserie passt die PVC-Seite? Antwort: Die graue PVC-U-Schnittstelle gehört zur Serie PVC-U 50 und wird mit PVC-U-Kleber dauerhaft in Rohre oder Fittings eingebunden. Frage: Wie wird der Wellschlauch befestigt? Antwort: Der 38-mm-Wellschlauch wird auf die Schlauchtülle aufgeschoben und mit einer passenden Schlauchschelle fixiert. So entsteht eine dichte Steckverbindung. Frage: Ist der Adapter für den Außeneinsatz geeignet? Antwort: Das PVC-U-Material besitzt eine mittlere UV-Beständigkeit und ist für typische Einsatzbedingungen an Pool- und Solarleitungen vorgesehen. Direkt exponierte Bereiche sollten passend geplant werden. Frage: Benötige ich zusätzliches Zubehör für die Montage? Antwort: Für die PVC-Seite wird ein geeigneter PVC-U-Kleber benötigt, für die Schlauchseite eine passende Schlauchschelle. Diese Komponenten sind in der Regel separat erhältlich.
Wie Solar-Beckenerwärmung im Pool funktioniert
Eine Solar-Poolheizung nutzt ganz einfach das, was dein Garten ohnehin bietet: Sonnenenergie. Ein Teil des Beckenwassers wird über den Filterkreislauf durch Solarabsorber oder Solarmatten gepumpt, dort in der Sonne erwärmt und anschließend wieder ins Becken zurückgeführt. Je nach Fläche der Absorber, Ausrichtung und Sonneneinstrahlung kann die Wassertemperatur so um mehrere Grad erhöht werden.
In Kombination mit einer Poolabdeckung (z. B. Solarfolie oder Rollladenabdeckung) hältst du diese Wärme zusätzlich im Becken – so entsteht aus „kaltem Freibadfeeling“ deutlich mehr „angenehmes Badewasser“.
Vorteile der Solar-Beckenerwärmung
Mit einer Solar-Poolheizung profitierst du gleich mehrfach:
- Keine laufenden Energiekosten: Die Sonne schickt keine Rechnung – betrieben wird nur die vorhandene Pumpe.
- Umweltfreundlich: Du nutzt erneuerbare Energie und reduzierst den Bedarf an fossilen Heizquellen.
- Längere Badesaison: Der Pool ist früher angenehm warm und kühlt nachts weniger aus.
- Komfort: Mehr Tage und Stunden, an denen die Wassertemperatur „passt“ – gerade für Kinder oder frostempfindliche Mitbadende.
Welche Solarheizung passt zu deinem Pool?
Die richtige Lösung hängt vor allem von Poolgröße und Aufstellort ab:
- Aufstellbecken: Kompakte Solarabsorber, Solarmatten oder modulare Systeme, die direkt neben dem Becken oder auf einem Dach/Carport montiert werden können.
- Einbaupools: Größere Solarfelder auf Dachflächen, Carports oder in Gartenbereichen mit guter Südausrichtung.
- Kleine Becken & Whirlpools: Oft reichen kleinere Sets oder wenige Module, um spürbar Wärme zu gewinnen.
Grundregel: Je größer das Becken, desto mehr Absorberfläche brauchst du – idealerweise abgestimmt auf dein Wasservolumen und die gewünschte Temperatursteigerung.
Bypass & Integration in den Filterkreislauf
In der Praxis wird die Solarheizung meist über einen Bypass an den Filterkreislauf angeschlossen:
- Ein Teil des gefilterten Wassers wird über Ventile in Richtung Solarabsorber umgeleitet.
- Im Absorberfeld wird das Wasser durch Sonneneinstrahlung erwärmt.
- Danach fließt es zurück in den Rücklauf zum Becken.
Mit einem Bypass-Set kannst du den Durchfluss durch die Solarheizung regulieren oder bei Bedarf ganz abstellen (z. B. in der Nacht oder bei Wartung). So bleibt dein System flexibel und kontrollierbar.
Wichtige Auswahlkriterien für Solar-Beckenerwärmung
Damit die Anlage zu deinem Pool passt, solltest du folgende Punkte berücksichtigen:
- Poolvolumen: Basis für die Berechnung der benötigten Absorberfläche.
- Verfügbare Fläche für Absorber: Dach, Carport, Zaun oder freier Gartenbereich – möglichst mit Süd- oder Westausrichtung.
- Leistung deiner Filterpumpe: Sie muss den zusätzlichen Druckverlust durch die Solarheizung verkraften.
- Montagemöglichkeiten: Wand-, Dach- oder Bodenmontage – je nach Gegebenheiten vor Ort.
- Budget & Ausbauoptionen: Modulare Systeme lassen sich später oft erweitern, falls du mehr Leistung möchtest.
Solarheizung & Poolabdeckung – die ideale Kombination
Eine Solarheizung arbeitet am effektivsten in Kombination mit einer passenden Abdeckung. Ohne Abdeckung geht ein großer Teil der gewonnenen Wärme über Verdunstung und Nachtausstrahlung wieder verloren. Mit Solarfolie, Stangenabdeckung oder Rollladenabdeckung:
- heizt du am Tag mit der Sonne,
- reduzierst du nachts die Auskühlung,
- und stabilisierst du die Wassertemperatur insgesamt.
So musst du an kühleren Tagen weniger „neu heizen“ und dein Pool bleibt insgesamt konstanter warm.
Installation & Sicherheitshinweise
Bei der Montage einer Solar-Poolheizung solltest du – je nach Umfang – einige Punkte beachten:
- Befestigung von Absorbern und Rohrleitungen auf Dächern oder Wänden stabil und witterungsfest ausführen.
- Bypass und Ventile so installieren, dass du die Solarheizung einfach zu- und abschalten kannst.
- Leitungen gegen Frost schützen bzw. im Winter entleeren, wenn sie nicht betrieben werden.
- Elektrische Komponenten (z. B. Steuerungen) immer durch eine Fachkraft anschließen lassen.
Die passende Solar-Beckenerwärmung bei Pool Bedarf.de Schwimmbadhandel finden
Bevor du auswählst, verschaffe dir einen Überblick: Wie groß ist dein Pool (Wasservolumen), wo könntest du Solarabsorber montieren (Dach, Garten, Zaun), wie stark ist die Sonneneinstrahlung dort und welche Filterpumpe ist installiert? Möchtest du eher eine kompakte Lösung oder ein möglichst leistungsstarkes System, das deutlich aufheizt?
Mit diesen Infos kannst du in der Kategorie Schwimmbad Poolheizung Solar bei Pool Bedarf.de Schwimmbadhandel gezielt nach Solarabsorbern, Komplettsets, Bypass-Sets und Zubehör suchen, die zu deinem Pool passen. So machst du aus deiner Badesaison mehr – mehr Wärme, mehr Tage, mehr Genuss im eigenen Becken.
