Solar Ripp Absorber Formen und Designs
In dieser Kategorie lernst du die unterschiedlichen Solar Ripp Absorber Designs kennen und findest schnell heraus, welche Ausführung am besten zu deinem Pool und deiner Montagefläche passt. Ob Flachdach, Schrägdach oder vertikale Wandmontage – für jede Einbausituation gibt es die passende hydraulische Lösung.
- U-Design (Umkehrabsorber) – ideal für Flachdach, Terrassen und Zäune
- HPRL-Design – Vor- und Rücklauf in einem Verteilerrohr, perfekt für Schrägdächer
- Z-Design – diagonale Durchströmung für optimale Entlüftung und Frostschutz
- Effiziente Nutzung der Sonnenenergie für die solare Poolheizung
- Hohe Flexibilität bei Montage und Anpassung an bauliche Gegebenheiten
Vergleiche die Solar Ripp Absorber Formen U-, HPRL- und Z-Design und wähle die Pool-Solarheizung, die technisch und praktisch genau zu deinem Projekt passt.

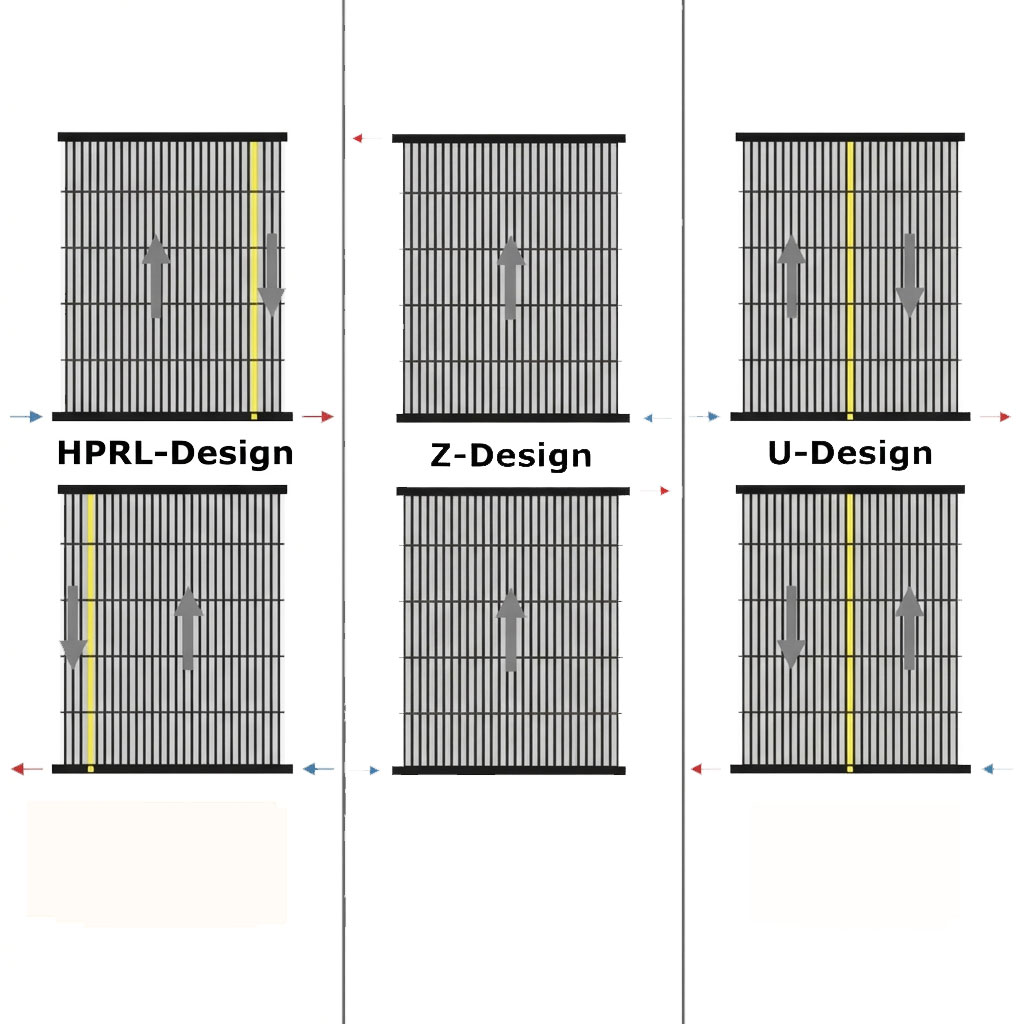

Solar Ripp Absorber Designs im Überblick
Solar Ripp Absorber gibt es in verschiedenen hydraulischen Designs, die jeweils für bestimmte Montagesituationen und Anforderungen optimiert sind. Die Form der Durchströmung entscheidet darüber, wie gut dein System entlüftet, wie effizient das Poolwasser erwärmt wird und wie einfach sich der Absorber im Herbst wieder entleeren lässt. In dieser Kategorie erfährst du, wie das U-Design, das HPRL-Design und das Z-Design funktionieren und für welche Einsatzbereiche sie sich besonders eignen.
Gemeinsam haben alle Varianten, dass sie die Sonnenenergie nutzen, um dein Poolwasser über schwarze Rippenrohre zu erwärmen. Die Unterschiede liegen in der Anordnung von Vor- und Rücklauf, der Richtung der Wasserströmung und der Art, wie Luft und Wasser im System geführt werden.

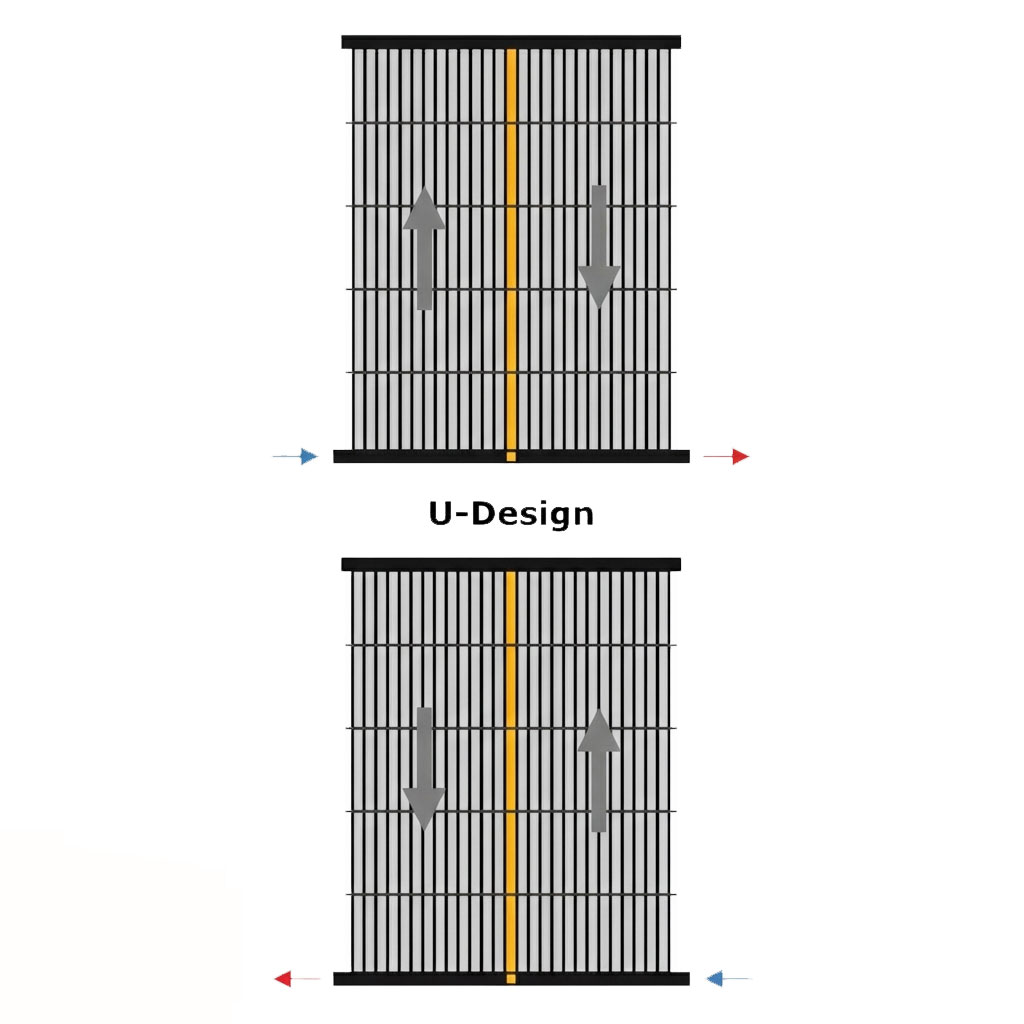

U-Design – der Umkehrabsorber für Flachdächer und ebene Flächen
Das U-Design, auch Umkehrabsorber genannt, ist eine spezielle hydraulische Durchströmungsanordnung für Solar Ripp Poolabsorber. Es wurde dafür entwickelt, die Sonnenwärme besonders effizient zu nutzen, wenn der Absorber waagerecht oder nahezu waagerecht liegt, zum Beispiel auf Flachdächern oder Terrassen.
Funktionsweise des U-Designs
Beim U-Design verlaufen die Verteilerrohre vertikal. Das kalte Wasser aus dem Pool wird am unteren Ende des Absorbers in die Verteilerrohre eingeleitet. Von dort strömt es durch die Rippenrohre nach oben, wird von der Sonne erwärmt und am oberen Ende wieder gesammelt und zurück in den Pool geführt.
Eine zentrale Trennung im Verteilerrohr teilt den Absorber in zwei gleich große Korridore mit entgegengesetzten Strömungsrichtungen. Dadurch werden Vor- und Rücklauf innerhalb derselben Baugruppe realisiert, ohne dass du eine separate Rücklaufleitung verlegen musst.
Vorteile des U-Designs
- Besonders gut geeignet für horizontale oder leicht geneigte Flächen wie Flachdächer und Terrassen
- Zentrale Trennung erzeugt zwei Strömungswege und spart eine externe Rücklaufleitung
- Optisch unauffällige Integration auf Dächern, Zäunen oder Wänden möglich
- Effiziente Wärmeaufnahme durch gleichmäßige Durchströmung der Rippenrohre
- Absorberfläche kann zentimetergenau an Dachfenster, Kamine oder andere Hindernisse angepasst werden
Wenn du eine möglichst aufgeräumte Installation auf einem Flachdach oder in der Ebene planst, ist das U-Design eine sehr elegante und effiziente Lösung.

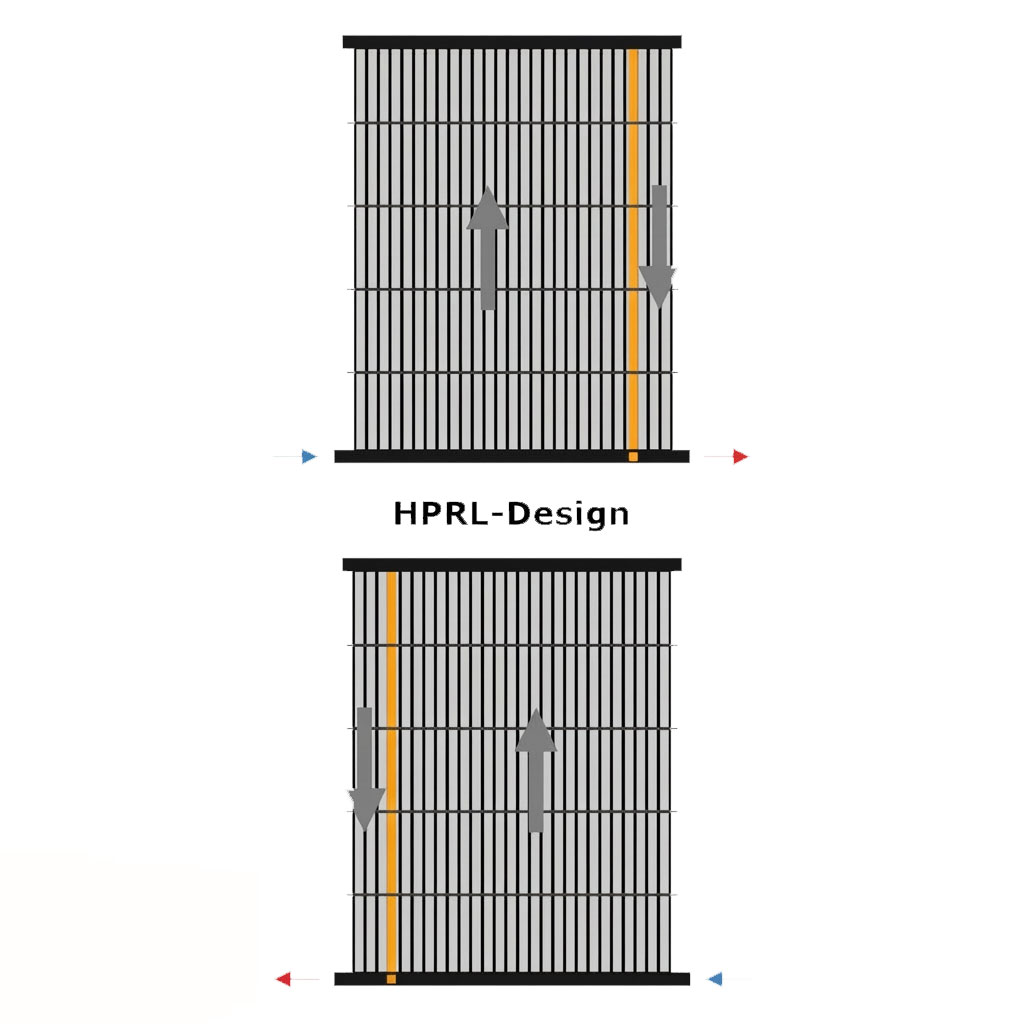

HPRL-Design – integrierter Vor- und Rücklauf für Schrägdächer
Das HPRL-Design (Heating and Return Line) ist eine Anschlussvariante, die besonders für anspruchsvolle Montagesituationen wie Schrägdächer oder vertikale Flächen entwickelt wurde. Hier stehen Hydraulik, Entlüftung und eine saubere Optik im Vordergrund.
Funktionsprinzip des HPRL-Designs
Im HPRL-Design übernimmt das Verteilerrohr gleich zwei Aufgaben: Es enthält sowohl den Vorlauf als auch den Rücklauf. Ein interner Trennsteg im Rohr trennt die beiden Korridore voneinander. Das bedeutet, dass du keine zusätzliche Rücklaufleitung außen herum führen musst – alles ist in einem Bauteil integriert.
Durch den erhöhten Druck im Rücklaufkorridor und vergleichsweise hohe Fließgeschwindigkeiten werden Luftblasen zuverlässig mitgerissen und aus dem System heraus transportiert. Die Luft gelangt dann direkt zurück in den Pool, statt sich im Absorber zu sammeln.
Vorteile des HPRL-Designs
- Vorlauf und Rücklauf in einem Verteilerrohr – keine externe Rücklaufleitung nötig
- Sehr gute Entlüftung auch bei steilen Dächern oder vertikalen Flächen
- Aufgeräumte Optik, da weniger Leitungen sichtbar sind
- Besonders empfohlen für hängende Schrägdach- und Wandmontagen
- Langlebige, UV- und chlorbeständige Materialien für einen wartungsarmen Betrieb
Planst du eine Solar Ripp Anlage auf einem Schrägdach oder an einer Fassade, bietet das HPRL-Design eine technisch saubere und optisch ansprechende Lösung mit integriertem Rücklauf.

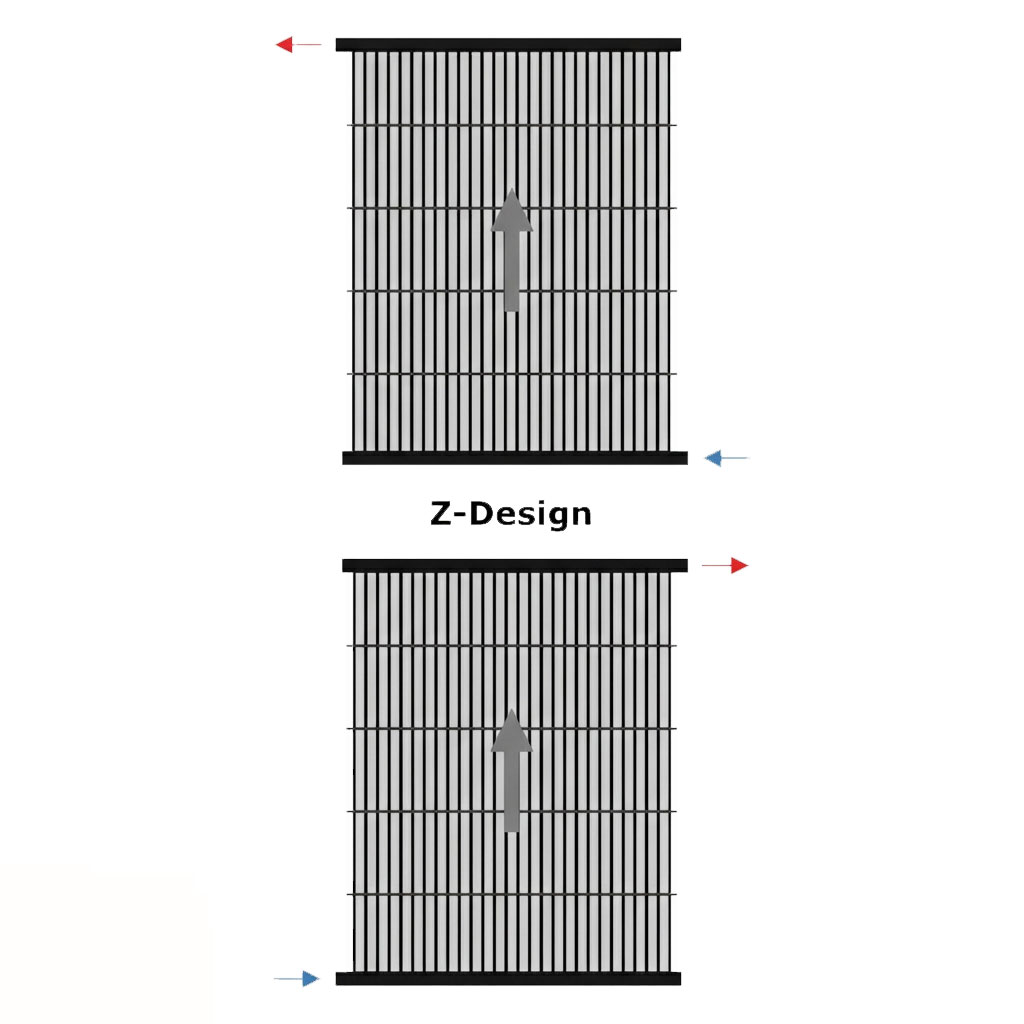

Z-Design – diagonale Durchströmung für optimale Entlüftung
Das Z-Design bezeichnet eine diagonale Anschlussweise von Solar Ripp Absorbern, bei der das Wasser zickzackförmig durch die Absorberfläche geleitet wird. Die Strömungsrichtung verläuft dabei von einer unteren Ecke des Absorbers zur gegenüberliegenden oberen Ecke.
Funktionsweise des Z-Designs
Beim Z-Design wird das Poolwasser an der tiefsten Stelle des Absorbers eingespeist. Von dort fließt es durch die vertikal verlaufenden Rippenrohre schräg nach oben zur gegenüberliegenden, höchsten Seite, wo es wieder gesammelt wird. Durch diese diagonale Durchströmung entstehen sehr gute Bedingungen für Entlüftung und Entleerung.
Vorteile des Z-Designs
- Optimale Entlüftung: Luftblasen wandern automatisch nach oben und können leicht entweichen
- Gleichmäßige Durchströmung aller Rippenrohre für eine homogene Erwärmung
- Sehr gute Entleerung durch die Schwerkraft – ideal für den Frostschutz im Winter
- Empfohlen für Schrägdächer ab etwa 25° Neigung und für Wandmontagen
Wenn du besonderen Wert auf eine einfache Entleerung und sicheren Frostschutz legst und dein Absorber auf einer schrägen Fläche montiert wird, ist das Z-Design eine hervorragende Wahl.
Welches Solar Ripp Design passt zu deinem Projekt?
Die Wahl des passenden Solar Ripp Absorber Designs hängt vor allem von der Einbausituation und deinen Prioritäten ab. Folgende Fragen helfen dir bei der Entscheidung:
- Wo soll der Absorber montiert werden – Flachdach, Schrägdach oder Fassade?
- Wie wichtig sind dir eine besonders einfache Entlüftung und Entleerung?
- Möchtest du möglichst wenige sichtbare Leitungen und eine aufgeräumte Optik?
- Gibt es viele Hindernisse wie Dachfenster oder Kamine, an denen die Fläche vorbeigeplant werden muss?
Praxisorientierte Empfehlung
- U-Design: Ideal für Flachdächer, Terrassen und ebene Flächen, wenn du eine kompakte, gut integrierbare Lösung suchst.
- HPRL-Design: Besonders geeignet für Schrägdächer und vertikale Flächen mit hohem Anspruch an Optik und Entlüftung, da Vor- und Rücklauf in einem Verteilerrohr kombiniert sind.
- Z-Design: Empfohlen für geneigte Dächer und Wände, wenn eine sehr gute Entlüftung und ein unkompliziertes Entleeren für den Winter im Vordergrund stehen.
Tipps für Planung, Montage und Betrieb
Unabhängig vom gewählten Design gibt es einige allgemeine Punkte, die dir helfen, das Maximum aus deiner Solar Ripp Poolheizung herauszuholen:
- Ausrichtung: Plane deine Solarfläche möglichst mit Südausrichtung und ohne dauerhafte Verschattung.
- Maße genau nehmen: Miss deine Dach- oder Wandfläche sorgfältig, damit Absorberdesign und Maßanfertigung perfekt zusammenpassen.
- Leitungswege kurz halten: Je kürzer die Strecke zwischen Pooltechnik und Absorber, desto geringer die Wärmeverluste.
- Entleerung berücksichtigen: Achte bei der Planung auf tiefste Punkte und Abläufe, damit sich das System vor dem Winter vollständig entleeren lässt.
- Poolabdeckung nutzen: Kombiniere deine Solarheizung mit einer Abdeckung, um die tagsüber gewonnene Wärme besser zu speichern.
In dieser Kategorie von Pool Bedarf.de Schwimmbadhandel findest du alle wichtigen Informationen und Komponenten zu den Solar Ripp Absorber Formen U-Design, HPRL-Design und Z-Design. So kannst du genau das System auswählen, das technisch zu deinem Dach, deinem Pool und deinen Komfortwünschen passt – für eine zuverlässige und effiziente solare Poolheizung.
