OKU Suncontrol Differenztemperaturregler für Pool-Solarheizung
Produktinformationen "OKU Suncontrol Differenztemperaturregler für Pool-Solarheizung"
Der OKU Suncontrol Differenztemperaturregler steuert deine Pool-Solarheizung nach Temperaturdifferenz und Maximaltemperatur. Er ist für Wandmontage ausgelegt und regelt Pumpe oder Drei-Wege-Kugelhahn für private Schwimmbäder.
Der OKU Suncontrol ist eine Solarsteuerung für die solare Schwimmbaderwärmung. Er misst die Temperatur am Absorber und im Becken und schaltet die Solarheizung erst zu, wenn der Kollektor ausreichend wärmer ist als das Poolwasser.
Auf dem beleuchteten Display werden permanent die Absorber- oder Schwimmbadtemperatur sowie Betriebszustände als Piktogramme angezeigt. Über die Tasten legst du Aktivierungsdifferenz, Maximaltemperatur und Betriebsmodus fest.
| Produktkategorie: | Differenztemperaturregler für Pool-Solarheizung, Wandmontage |
| Stromversorgung: | 230 V AC, 50/60 Hz |
| Leistungsaufnahme: | ca. 1,5 VA |
| Messbereich / Regelwerte: | Maximaltemperatur Schwimmbad: 24 / 26 / 28 / 30 / 32 / 34 °C (wahlweise) |
| Aktivierungsdifferenz: | einstellbar auf 2, 3, 4, 6, 8 oder 10 K, Werkseinstellung 4 K |
| Deaktivierungsdifferenz: | an Aktivierungsdifferenz gekoppelt (1–5 K je nach Einstellung) |
| Regeltemperaturdifferenz: | fest 1 K für die Hysterese an der Maximaltemperatur |
| Abmessungen: | Gehäuse ca. 220 x 160 x 88 mm (B x H x T) |
| Gewicht: | nicht angegeben |
| Display: | beleuchtetes LCD, ca. 40 x 20 mm, Anzeige von Temperaturen und Betriebszuständen |
| Material Gehäuse: | ABS-Kunststoff, Schutzklasse IP40 |
| Schutzart / Umgebung: | IP40, Innenraum, Luftfeuchtigkeit ca. 20–85 %, Verschmutzungsklasse 2 |
| Relaisausgänge: | 3 Wechselkontakte (SPDT), je 10 A, potentialfrei |
| Sensoranschlüsse: | 2 Sondenanschlüsse für PT1000 (T1 Absorber, T2 Schwimmbad) |
| Montage: | Wandmontage, Zuleitungen durch Boden oder Rückwand |
| Lieferumfang: | OKU Suncontrol Regler, 1 Anlegefühler PT1000, 1 Tauchfühler PT1000 mit 1,5 m Kabel, Tauchhülse 1/2" |
Eigenschaften und Aufbau von OKU Suncontrol Differenztemperaturregler für Pool-Solarheizung
Der OKU Suncontrol ist eine kompakte Solarsteuerung in einem ABS-Wandgehäuse mit frontseitigem LCD-Display und drei Bedientasten. Im Inneren sitzen Elektronik, Klemmen für Netzversorgung, Fühleranschlüsse und drei Relaisausgänge.
- Differenztemperaturregelung für Absorber und Schwimmbad mit einstellbarer Aktivierungsdifferenz
- Maximaltemperaturbegrenzung des Beckenwassers mit festen Abstufungen von 24 bis 34 °C
- Beleuchtetes Display mit dauerhafter Anzeige von Absorber- oder Beckentemperatur
- Piktogramme im Display zur Anzeige von Pumpe, Ventil und Heizbetrieb
- Drei potentialfreie Relais für Pumpe, Drei-Wege-Kugelhahn und weitere Funktionen
- Zwei PT1000-Sensoren (Anlegefühler und Tauchfühler) im Lieferumfang enthalten
- Kompakte Wandmontage, konzipiert für Technikräume mit trockener Umgebung
Anwendung von OKU Suncontrol Differenztemperaturregler im Poolalltag
Im Automatikbetrieb überwacht der OKU Suncontrol die Temperatur am Solarabsorber und im Schwimmbad. Wird die eingestellte Aktivierungsdifferenz erreicht, schaltet die Steuerung Pumpe oder Drei-Wege-Ventil auf Heizbetrieb.
- Anlegefühler T1 am Ausgang des Solarkollektors befestigen
- Tauchfühler T2 mit Tauchhülse in die Beckenleitung einbauen
- Netzversorgung 230 V und angeschlossene Verbraucher nach Anschlussplan verdrahten
- Aktivierungsdifferenz und Maximaltemperatur über die Tasten einstellen
- Automatikmodus wählen und Temperaturen sowie Relaisstatus über das Display kontrollieren
Einsatzbereiche und Vorteile von OKU Suncontrol Differenztemperaturregler
Der Regler ist für solarbeheizte Schwimmbecken im Privatbereich konzipiert. Er stellt sicher, dass die Solarheizung nur läuft, wenn ein sinnvoller Temperaturvorteil am Absorber vorhanden ist, und begrenzt zugleich die Beckentemperatur.
Durch die drei potentialfreien Relais lässt sich die Solar-Poolheizung flexibel aufbauen, etwa mit separater Solarpumpe, 2-Wege- oder 3-Wege-Kugelhahn und Filtersteuerung.
- Gartenpools mit Dachabsorbern oder Flachabsorbern
- Einbaupools mit separater Solarverrohrung
- Kompakte Hotel- oder Pensionpools mit solarunterstützter Erwärmung
- Nachrüstung bestehender Poolanlagen um eine automatische Solarsteuerung
Geeignete Pooltypen und Oberflächen
Da der OKU Suncontrol nur Sensoren und elektrische Verbraucher ansteuert, ist er unabhängig vom Beckenmaterial. Entscheidend sind eine passende Solaranlage und kompatible Pumpen oder Ventile.
- Aufstellpools mit Folienauskleidung und fester Verrohrung
- Einbaupools aus Beton, Mauerwerk oder Systemschalung
- GFK- und Fertigbecken
- Edelstahlbecken mit angepasster Solarverrohrung
- Innen- und Außenbecken mit Solarabsorbern im Niederdruckbereich
Pflege und Reinigung
Der OKU Suncontrol ist weitgehend wartungsarm. Wichtig sind eine saubere Montageumgebung, korrekte Kabelführung und regelmäßige Sichtkontrolle der Anschlüsse.
- Gerät in trockener, gut belüfteter Umgebung an der Wand montieren
- Sondenleitungen getrennt von Netz- und Motorleitungen verlegen
- Klemmen und Kabeldurchführungen regelmäßig auf festen Sitz prüfen
- Gehäuse bei Bedarf mit trockenem Tuch reinigen, keine Reinigungsmittel einbringen
- Elektrische Arbeiten nur bei abgeschalteter Netzspannung und durch Fachkräfte ausführen lassen
FAQ zu OKU Suncontrol Differenztemperaturregler für Pool-Solarheizung
Frage: Für welche Poolanlagen ist der OKU Suncontrol geeignet?
Antwort: Der Regler ist für solarbeheizte Schwimmbecken mit 230-V-Versorgung ausgelegt, bei denen Absorber, Pumpe oder Drei-Wege-Kugelhahn über Relais gesteuert werden sollen.
Frage: Wie stelle ich die gewünschte Pooltemperatur ein?
Antwort: Du wählst über die MAX-Einstellung einen der festen Werte zwischen 24 und 34 °C. Erreicht die Beckentemperatur diesen Wert, schaltet der Regler die Solarheizung ab und gegebenenfalls das Heizungsrelais zu.
Frage: Was bedeutet Aktivierungsdifferenz beim OKU Suncontrol?
Antwort: Die Aktivierungsdifferenz gibt an, um wie viele Kelvin der Absorber wärmer sein muss als das Beckenwasser. Erst dann werden die Relais für Pumpe oder Ventil aktiviert. Einstellbar sind 2 bis 10 K.
Frage: Kann ich den Regler mit einem Drei-Wege-Kugelhahn betreiben?
Antwort: Ja, der OKU Suncontrol kann Drei-Wege- und Zwei-Wege-Kugelhähne sowie separate Solarpumpen ansteuern. Die Anschlussbeispiele in der Anleitung zeigen typische Verschaltungen.
Frage: Wer darf die Montage und Verdrahtung vornehmen?
Antwort: Montage, elektrische Anschlüsse, Inbetriebnahme und Wartung sollten ausschließlich von zugelassenem Fachpersonal durchgeführt werden, da mit Netzspannung gearbeitet wird.
Anmelden
Kunden haben sich ebenfalls angesehen

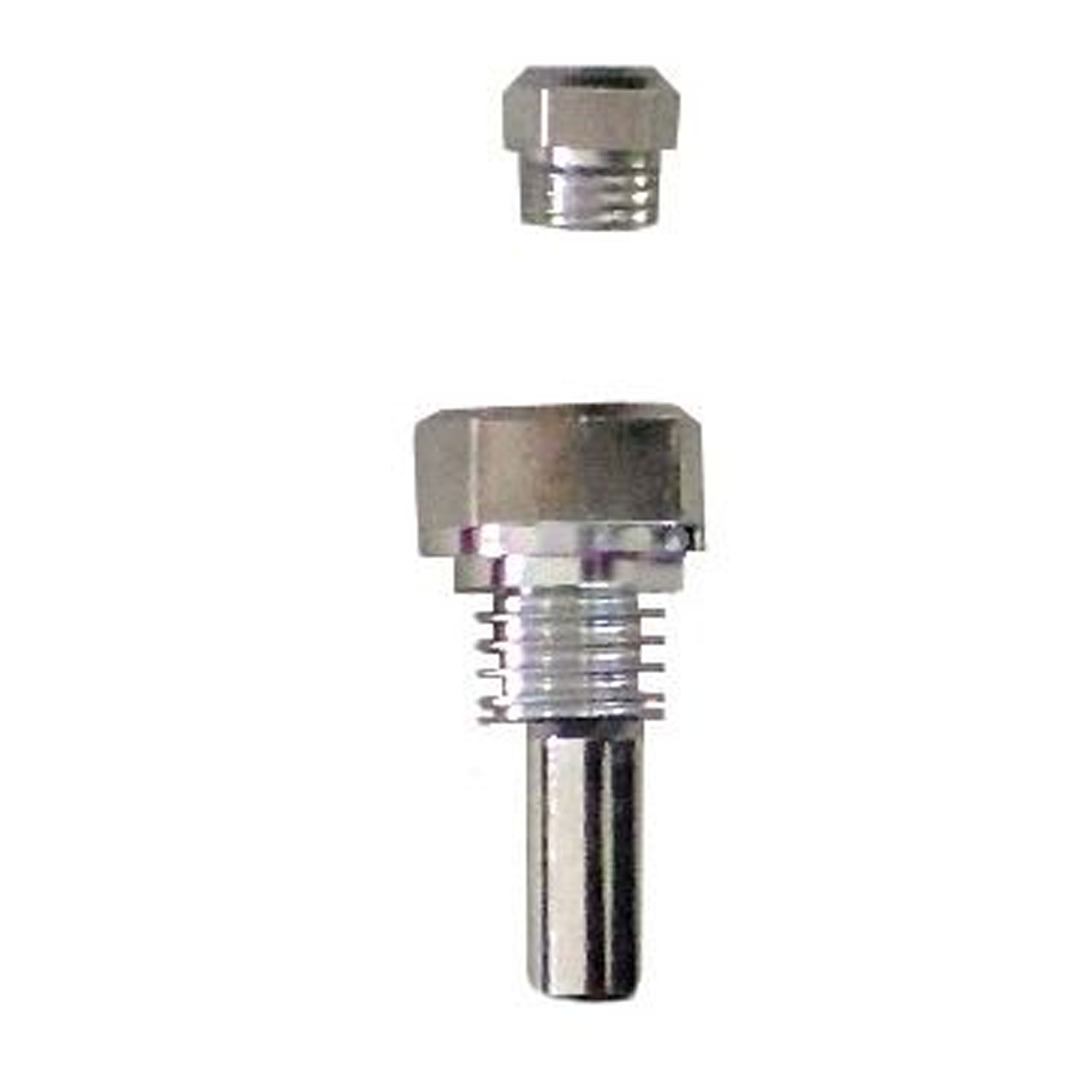

Die Tauchhülse TH 30 (30 mm, 1/2" Außengewinde) ist die passende Aufnahme für den Tauchfühler PT‑1000 der OKU Suncontrol. Sie ermöglicht eine saubere Messung der Beckenwassertemperatur direkt im Rohrsystem. Die Tauchhülse TH 30 gehört zur Schwimmbadtechnik rund um die solare Schwimmbaderwärmung. Sie wird in ein T-Stück mit 1/2" Abgang eingeschraubt und nimmt den Tauchfühler PT‑1000 für die OKU Suncontrol Differenztemperaturregelung auf. Durch die feste Einbindung in die Poolverrohrung misst der Fühler geschützt und zuverlässig die Wassertemperatur, ohne dass Leitungen provisorisch angebohrt oder geklemmt werden müssen. Produktkategorie: Tauchhülse für Pool-Temperaturfühler Modell: TH 30 Abmessungen: Eintauchtiefe ca. 30 mm Gewinde: Außengewinde 1/2" Messbereich: abhängig vom eingesetzten PT‑1000-Fühler Material: Metallhülse für den Einsatz im Poolkreislauf (Herstellerangabe) Farbe: metallisch Montage: Einschrauben in ein T-Stück mit 1/2" Abgang im Rohrsystem Kompatible Fühler: Tauchfühler PT‑1000 für OKU Suncontrol Lieferumfang: Tauchhülse TH 30, passend für 1/2" T-Stück Eigenschaften und Aufbau von Tauchhülse TH 30 für OKU Suncontrol Die Tauchhülse TH 30 bildet die Schnittstelle zwischen Rohrleitung und Tauchfühler. Sie dichtet den Einbaupunkt im T-Stück ab und führt den PT‑1000-Fühler definiert ins durchströmte Schwimmbadwasser. Eintauchtiefe von ca. 30 mm für eine sichere Temperaturerfassung im Wasserstrom 1/2" Außengewinde zur Montage in gängige T-Stücke mit 1/2" Abgang Ausgelegt für den Tauchfühler PT‑1000 der OKU Suncontrol Fester Sitz des Fühlers, mechanischer Schutz im Betrieb Geeignet für den Einbau in den Rücklauf oder eine Messstrecke im Poolkreislauf Anwendung von Tauchhülse TH 30 für OKU Suncontrol im Poolalltag Im Betrieb nimmt die Tauchhülse den PT‑1000-Tauchfühler auf, der die Schwimmbadwassertemperatur für die OKU Suncontrol Differenztemperaturregelung erfasst. So kann die Solarheizung passend zur gewünschten Beckentemperatur geschaltet werden. T-Stück mit 1/2" Innengewinde in die Poolleitung einbauen und abdichten Tauchhülse TH 30 in das T-Stück einschrauben Tauchfühler PT‑1000 vollständig in die Hülse einsetzen Kabel des Fühlers bis zur OKU Suncontrol führen und anschließen Regelung in Betrieb nehmen und Temperaturanzeige prüfen Einsatzbereiche und Vorteile von Tauchhülse TH 30 für OKU Suncontrol Die Tauchhülse TH 30 ist für Poolanlagen mit OKU Suncontrol und Tauchfühler PT‑1000 ausgelegt. Sie sorgt für einen normgerechten Einbaupunkt, an dem die Wassertemperatur dauerhaft stabil gemessen werden kann. Der definierte Einbau in der Druckleitung ist langlebiger und genauer als provisorische Lösungen an Schläuchen oder ungedichteten Öffnungen. Gartenpools mit Solarheizung und fester Verrohrung Einbaupools mit Technikschacht und Messstrecke im Rücklauf Nachrüstung bestehender Anlagen mit OKU Suncontrol Differenztemperaturregler Geeignete Pooltypen und Einbauorte Die Tauchhülse kann in verschiedensten Poolanlagen eingesetzt werden, solange ein T-Stück mit 1/2" Abgang vorhanden oder nachrüstbar ist. Aufstellpools mit nachgerüsteter Druckverrohrung Beton- und Folienbecken mit PVC-Verrohrung GFK- und Fertigpools mit separater Messstrecke Innen- und Außenbecken mit solarunterstützter Beheizung Pflege und Wartung Die Tauchhülse selbst ist weitgehend wartungsfrei. Wichtig sind eine saubere Abdichtung und regelmäßige Kontrolle des Einbauorts. Dichtheit am T-Stück und an der Hülse regelmäßig prüfen Bei Arbeiten an der Hülse die Leitung drucklos machen Tauchfühler nur im spannungslosen Zustand aus- oder einbauen Bei Korrosions- oder Beschädigungsspuren Tauchhülse ersetzen FAQ zu Tauchhülse TH 30 für OKU Suncontrol Frage: Wofür wird die Tauchhülse TH 30 im Poolkreislauf benötigt? Antwort: Die Tauchhülse nimmt den PT‑1000-Tauchfühler der OKU Suncontrol auf. Über diesen Fühler wird die Schwimmbadwassertemperatur im Rohrsystem gemessen. Frage: In welches Bauteil wird die Tauchhülse eingeschraubt? Antwort: Die TH 30 wird in ein T-Stück mit 1/2" Abgang montiert, das in die Poolleitung eingebunden ist. Frage: Welcher Temperaturfühler passt in die Tauchhülse TH 30? Antwort: Sie ist für den Tauchfühler PT‑1000 ausgelegt, der zusammen mit der OKU Suncontrol Differenztemperaturregelung verwendet wird. Frage: Kann die Tauchhülse in jeder Poolleitung eingesetzt werden? Antwort: Sie kann in druckführenden Leitungen des Poolkreislaufs eingesetzt werden, sofern ein passendes 1/2"-T-Stück vorhanden ist und die hydraulische Auslegung passt. Frage: Muss die Leitung für den Einbau der Tauchhülse entleert werden? Antwort: Ja, der Einbau in das T-Stück und spätere Arbeiten an Hülse oder Fühler sollten nur im drucklosen und entleerten Zustand erfolgen.
