Produktinformationen "SOLAX Differenztemperaturregler für Pool-Solarheizung"
Der SOLAX Differenztemperaturregler steuert deine Schwimmbad-Solarheizung oder Brauchwasseranlage nach Temperaturdifferenz und Maximaltemperatur. Er sorgt dafür, dass die Anlage nur läuft, wenn wirklich nutzbare Sonnenenergie anliegt.
Der SOLAX ist ein elektronischer Solarregler für solare Schwimmbaderwärmung und Brauchwasserbereitung. Er vergleicht die Temperatur am Kollektor mit der Becken- bzw. Speichertemperatur und schaltet die Solarheizung nur bei sinnvoller Differenztemperatur zu.
Am Gerät stellst du Differenztemperatur und maximale Wassertemperatur direkt ein und liest die Werte an der Skala ab. Die servicefreundliche Bauweise mit abziehbarem Gerätemodul und fest verdrahtetem Sockel erleichtert Montage und späteren Austausch.
Zwei potentialfreie Relaisausgänge machen den SOLAX flexibel für Solarpumpe, Motorventil oder Magnetventil. Ein integrierter Überspannungsschutz unterstützt den robusten Betrieb in typischen Pooltechnik-Umgebungen.
| Produktkategorie: | Differenztemperaturregler für Schwimmbadsolarheizung und Brauchwasser |
| Versorgungsspannung: | 230 V AC ±10 %, 50 Hz (+20 %) |
| Eigenverbrauch: | < 3 VA |
| Schaltleistung: | 2 x 800 VA an zwei Relaisausgängen |
| Mess- und Einstellbereich Differenz: | 1–12 °C einstellbare Differenztemperatur |
| Maximaltemperatur: | ca. 20–40 °C einstellbar |
| Gehäuseschutzart: | IP50, Montage im trockenen Technikbereich |
| Abmessungen: | ca. 112 x 52 x 111 mm (L x H x T) |
| Gewicht: | nicht angegeben |
| Relaisausgänge: | 2 potentialfreie Relais, gemeinsam schaltend |
| Sensoranschlüsse: | Anschluss für Kollektor- und Badfühler |
| Montage: | Hutschienen- oder Sockelmontage, Modul abziehbar |

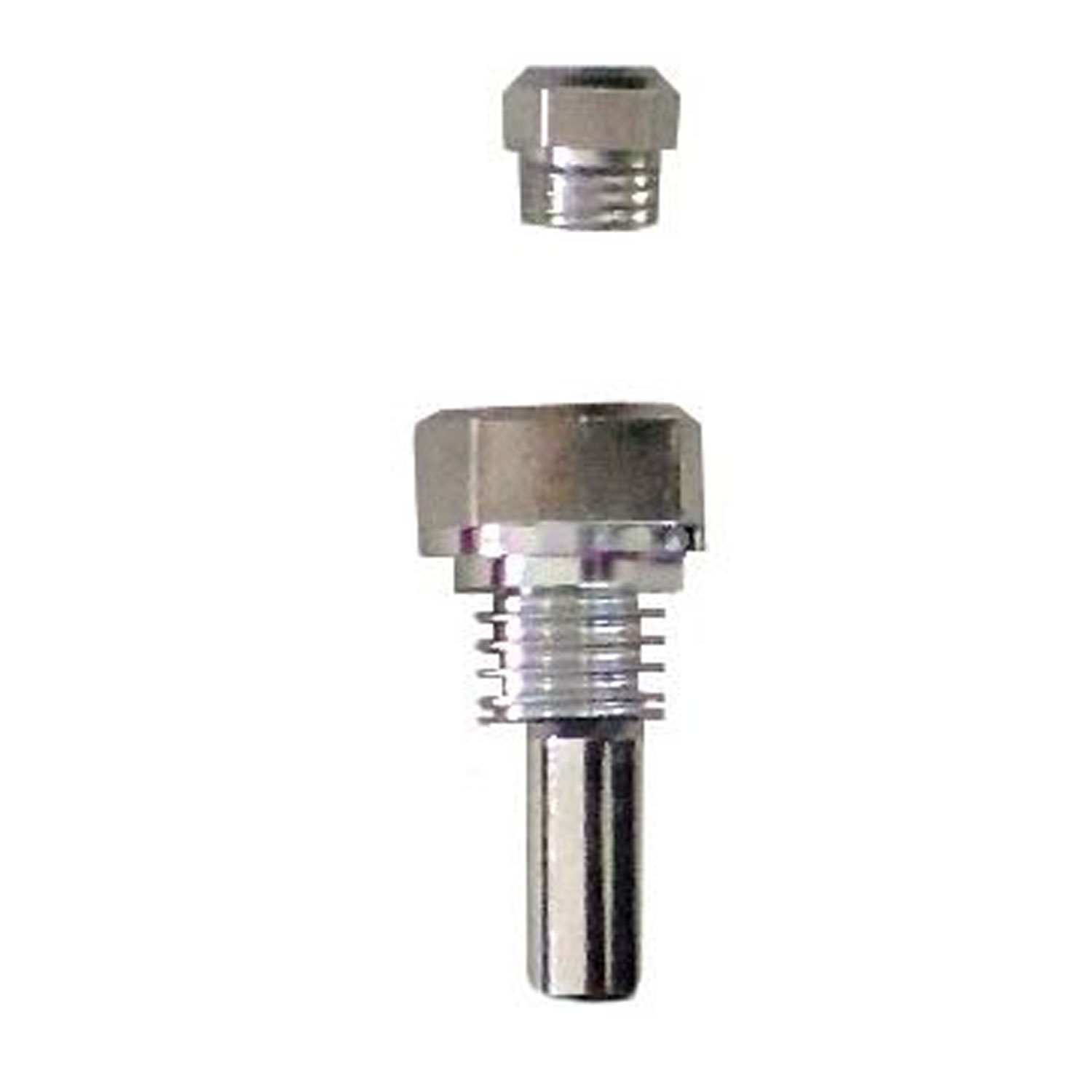

| Lieferumfang: | SOLAX Regler, Sockel, Solar-Anlegefühler FA Aluminium, Tauchfühler FT Messing mit verchromter Tauchhülse TH30 |
Eigenschaften und Aufbau von SOLAX Differenztemperaturregler
Der SOLAX besteht aus einem steckbaren Regler und einem Montagesockel mit Schraubklemmen. Im Sockel liegen Netzversorgung, Fühleranschlüsse und Relaiskontakte, das Modul übernimmt Anzeige und Regelung.
- Elektronischer Differenztemperaturregler für Solarheizungen
- Einstellung von Differenztemperatur (DIFF) und Maximaltemperatur (MAX) am Gerät
- Zwei LEDs für Betriebsbereitschaft und aktiven Heizbetrieb
- Abziehbares Modul, Verdrahtung bleibt am Sockel bestehen
- Integrierter Überspannungsschutz für mehr Betriebssicherheit
- Ausgelegt für Kollektor-Anlegefühler und Becken-Tauchfühler
Anwendung von SOLAX Differenztemperaturregler im Poolalltag
Im Automatikbetrieb vergleicht der SOLAX permanent Kollektor- und Beckentemperatur. Wird die eingestellte Differenztemperatur überschritten, schaltet er Pumpe oder Ventil in den Solarbetrieb.
- Kollektorfühler an der Solarleitung oder am Absorberausgang montieren
- Badfühler als Tauchfühler in der Beckenleitung nahe am Pool einsetzen
- Filterpumpe, Solarpumpe oder Motorventil an die Relaisausgänge anschließen
- Schalter auf AUTO stellen, Differenztemperatur und MAX-Wert wählen
- Betrieb über Kontrolllampen und Temperaturverhalten beobachten
Einsatzbereiche und Vorteile von SOLAX Differenztemperaturregler
Der SOLAX ist für Solarheizungen im Schwimmbadbereich und für einfache Brauchwasseranlagen vorgesehen. Er unterstützt einen wirtschaftlichen Betrieb, indem er die Solarenergie nur bei ausreichender Temperaturdifferenz nutzt.
Die Maximalbegrenzung schützt das Becken im Hochsommer vor überhöhten Wassertemperaturen und hilft, den Chemikalienbedarf stabil zu halten.
- Gartenpools mit Dachabsorbern oder Solarmatten
- Einbaupools mit separater Solarverrohrung
- Kompakte Pufferspeicheranlagen mit Kollektorfeld
- Nachrüstung bestehender Filteranlagen um eine Solarregelung
Geeignete Anlagen und Komponenten
Durch die potentialfreien Relaisausgänge ist der SOLAX mit vielen Antrieben und Pumpen kombinierbar. Entscheidend sind Spannung, Leistungsaufnahme und eine fachgerechte Verdrahtung.
- 230-V-Filterpumpen oder separate Solarpumpen
- Motorventile und Magnetventile im Solarkreis
- Solarabsorber und Kollektoren im Niederdruckbereich
- Modulare Filtersteuerungen mit freiem Steckplatz für den Regler
Pflege und Wartung
Der SOLAX arbeitet im Normalfall wartungsarm. Regelmäßige Sichtkontrollen und saubere Fühleranschlüsse unterstützen einen stabilen Betrieb.
- Regler nur im spannungsfreien Zustand aus dem Sockel ziehen
- Fühlerleitungen auf Beschädigungen und sichere Verbindung prüfen
- Regler trocken, kühl und außerhalb des Spritzwasserbereichs montieren
- Schraubklemmen und Erdung regelmäßig kontrollieren
- Elektrische Arbeiten ausschließlich durch Elektrofachkräfte ausführen lassen
FAQ zu SOLAX Differenztemperaturregler
Frage: Für welche Anwendungen ist der SOLAX Differenztemperaturregler geeignet?
Antwort: Der Regler wird vor allem für Schwimmbadsolarheizungen eingesetzt, kann aber auch einfache Brauchwasseranlagen mit Solarkollektoren steuern.
Frage: Welchen Zweck hat die einstellbare Differenztemperatur?
Antwort: Über die Differenztemperatur legst du fest, wie viel wärmer der Kollektor im Vergleich zum Becken sein muss, bevor die Solarheizung aktiviert wird. So läuft die Anlage nur, wenn sich das Aufheizen lohnt.
Frage: Wie verhindert der SOLAX eine Überhitzung des Poolwassers?
Antwort: Über den MAX-Wert begrenzt der Regler die maximale Beckentemperatur. Wird dieser Wert erreicht, schaltet der SOLAX den Heizbetrieb ab.
Frage: Welche Verbraucher kann ich an den SOLAX anschließen?
Antwort: Die beiden Relaisausgänge können zum Beispiel eine 230-V-Solarpumpe, ein Motorventil oder Magnetventil ansteuern. Bei höherer Leistung sollte ein Schütz zwischengeschaltet werden.
Frage: Sind passende Temperaturfühler im Lieferumfang enthalten?
Antwort: Zum Regler gehören ein Solar-Anlegefühler aus Aluminium und ein Tauchfühler aus Messing mit passender Tauchhülse zur Messung der Beckentemperatur.
