Solar Set SC01 mit 3-Wege Kugelhahn S4 DN50
Produktinformationen "Solar Set SC01 mit 3-Wege Kugelhahn S4 DN50"
Das Solar Set SC01 mit 3-Wege Kugelhahn DN50 ist eine kompakte Solarsteuerung für Poolheizungen. Du stellst die Pooltemperatur zwischen 20 und 40 °C ein, das Set verteilt den Volumenstrom automatisch zwischen Filterkreislauf und Solarabsorbern.
Das Solar Set SC01 ist eine Solarsteuerung für Pool- und Schwimmbadheizungen mit größerer Rohrdimension. Es kombiniert eine steckerfertige Steuereinheit mit einem motorisierten 3-Wege Kugelhahn S4 DN50 aus PVC-U und PVCu Klebemuffen d63 im metrischen System.
Zwei Temperaturfühler erfassen Kaltwasser- und Kollektortemperatur. Die Steuerung arbeitet mit 230 V AC und versorgt den EO510-Antrieb des Kugelhahns mit 24 V. Eine integrierte Druckausgleichsbohrung in der Kugel reduziert Druckspitzen beim Umschalten, Handnotbetätigung, IP54 und CE-Kennzeichnung unterstützen einen sicheren Betrieb im Technikraum.
| Produktkategorie: | Solarsteuerung für Pool- und Schwimmbadheizung im Set |
| Messbereich: | Solltemperatur ca. +20 bis +40 °C, feste Differenz ca. 4 °C zwischen Kollektor- und Poolwasser |
| Spannung Steuerung: | 230 V AC, 50/60 Hz, Leistungsaufnahme ca. 5,5 W |
| Spannung Antrieb Kugelhahn: | 24 V, EO510-IND |
| Nennweite Kugelhahn: | DN50, Rohranschluss d63 metrisch |
| Druckstufe Kugelhahn: | PN3, max. Betriebsdruck ca. 3 bar |
| Abmessungen: | Steuerung und Kugelhahn gemäß Maßzeichnung des Herstellers (DN50/d63) |
| Gewicht: | nicht angegeben |
| Material: | Kugelhahn PVC-U, Dichtungen EPDM, Sitzdichtung TPE, Kunststoffgehäuse Steuerung |
| Farbe: | nicht angegeben |
| Montage: | Steuerung steckfertig, 3-Wege Kugelhahn mit PVCu Klebemuffen d63 im Rohrsystem |
| Schutzart Steuerung: | IP54, CE-Kennzeichnung |
| Sensorleitungen: | Kaltwassertemperatursensor ca. 3 m, Warmwassertemperatursensor ca. 10 m |
| Lieferumfang: | Steuereinheit SC01, 3-Wege Kugelhahn S4 DN50/d63 mit EO510-Antrieb, Kaltwasser- und Warmwassertemperatursensor |
Eigenschaften und Aufbau von Solar Set SC01 mit 3-Wege Kugelhahn DN50
Das Solar Set SC01 verbindet eine kompakte Solarsteuerung mit einem 3-Wege Kugelhahn S4 für d63-Verrohrungen. Die Steuereinheit wird einfach an 230 V angeschlossen und steuert den 24 V Antrieb des Kugelhahns je nach Temperaturdifferenz und eingestellter Solltemperatur.
- Manuelle Einstellung der Pool-Solltemperatur von etwa 20 bis 40 °C an der Frontskala
- Zwei Temperaturfühler für Poolleitung und Solarkollektor zur permanenten Überwachung
- 3-Wege Kugelhahn S4 DN50 mit PVCu Klebemuffen d63 für metrische PVC-Rohre
- EPDM Dichtungen und TPE-Sitzdichtung für Poolwasser im Niederdruckbereich PN3
- Integrierte Druckausgleichsbohrung in der Kugel zum Begrenzen von Druckstößen
- EO510-IND Antrieb mit optischer Stellungsanzeige und Handnotbetätigung
- Steuereinheit mit IP54 und CE für den Einsatz im trockenen Technikraum
Anwendung von Solar Set SC01 mit 3-Wege Kugelhahn DN50 im Poolalltag
Im laufenden Betrieb vergleicht die Steuerung permanent die Temperatur von Poolwasser und Kollektor. Je nach Differenz schaltet der 3-Wege Kugelhahn den Volumenstrom gezielt über die Solarabsorber oder über den Bypass zurück in den Filterkreislauf.
- Kaltwasserfühler in der Rücklaufleitung zum Pool möglichst nahe am Becken montieren
- Kollektorfühler am Sammelrohr des Kollektorausgangs mit direkter Sonneneinstrahlung platzieren
- 3-Wege Kugelhahn S4 DN50/d63 in den Solar-Bypass integrieren und verrohren
- Steuereinheit an 230 V anschließen und mit dem EO510-Antrieb verbinden
- Solltemperatur einstellen und Funktion über Stellungsanzeige und Temperaturverlauf kontrollieren
Einsatzbereiche und Vorteile von Solar Set SC01 mit 3-Wege Kugelhahn DN50
Das Solar Set SC01 mit 3-Wege Kugelhahn DN50 richtet sich an Poolanlagen mit höherem Durchfluss und d63-Verrohrung. Es automatisiert die Verteilung zwischen Filterkreis und Solarheizkreis und nutzt die vorhandene Solarleistung gezielt aus.
Die Drei-Wege-Ausführung erlaubt eine klare Bypass-Schaltung, in der Lage- und Druckverhältnisse auch bei größeren Rohrquerschnitten gut beherrschbar bleiben.
- Einbaupools mit d63-Verrohrung und Dachabsorbern
- Gartenpools mit mehreren Solarfeldern und höherem Volumenstrom
- Kleine Hotel-, Pension- und Wellnesspools mit solarunterstützter Beheizung
- Schwimmbadanlagen mit Solarsteuerung im Niederdruckbereich bis 3 bar
Geeignete Pooltypen und Solarheizungen
Da das Solar Set SC01 im Rohrsystem arbeitet und keinen direkten Kontakt zum Beckenwasser hat, ist es mit vielen Beckentypen kombinierbar. Entscheidend sind passende Rohrdimension d63 und die Auslegung der Solarabsorber auf PN3.
- Beton- und Folienbecken mit d63-PVC-Verrohrung
- GFK-Fertigpools mit externen Solarabsorbern im Bypass
- Edelstahlbecken mit angepasster Kunststoffverrohrung im Technikraum
- Flachabsorber und Solarkollektoren im Niederdruckbereich bis ca. 3 bar
- Innen- und Außenpools mit solarunterstützter Poolheizung
Pflege und Wartung
Die Wartung konzentriert sich auf Dichtheit, Beweglichkeit des Kugelhahns und den Zustand der Fühlerleitungen. Eingriffe in die elektrische Installation sollten Elektrofachkräfte übernehmen.
- Rohrsystem vor Arbeiten am Kugelhahn drucklos machen und entleeren
- Dichtungen, Klebemuffen und Überwurfmuttern regelmäßig prüfen
- Kugelhahn nach längeren Stillstandszeiten mit der Handnotbetätigung bewegen
- Fühlerleitungen getrennt von Motorleitungen verlegen und auf Beschädigungen kontrollieren
- Steuereinheit trocken, gut belüftet und vor Kondenswasser geschützt montieren
FAQ zu Solar Set SC01 mit 3-Wege Kugelhahn DN50
Frage: Für welche Rohrdimension ist das Solar Set SC01 mit 3-Wege Kugelhahn DN50 ausgelegt?
Antwort: Der 3-Wege Kugelhahn S4 besitzt die Nennweite DN50 und PVCu Klebemuffen d63 im metrischen System. Das Set passt zu d63-PVC-Verrohrungen im Niederdruckbereich PN3.
Frage: In welchem Bereich lässt sich die Pooltemperatur einstellen?
Antwort: An der Steuereinheit stellst du eine Solltemperatur im Bereich von etwa 20 bis 40 °C ein. Die Solarsteuerung arbeitet darauf hin, diese Temperatur mit Hilfe der Solarabsorber zu erreichen.
Frage: Wozu dient der 3-Wege Kugelhahn in diesem Solar Set?
Antwort: Der 3-Wege Kugelhahn verteilt den Volumenstrom zwischen Bypass und Solarabsorbern. Die Steuerung stellt automatisch um, sobald der Temperaturunterschied zwischen Kollektor und Poolwasser ausreichend groß ist.
Frage: Welche Funktion hat die Druckausgleichsbohrung in der Kugel?
Antwort: Die integrierte Druckausgleichsbohrung begrenzt Druckspitzen beim Umschalten des Kugelhahns und schützt damit Rohrsystem, Dichtungen und Antrieb.
Frage: Wer sollte den elektrischen Anschluss des Solar Set SC01 ausführen?
Antwort: Die Steuereinheit ist steckfertig, alle festen Elektroinstallationen und Verdrahtungsarbeiten sollten aus Sicherheitsgründen jedoch von einem befugten Elektroinstallationsbetrieb ausgeführt werden.
Anmelden
Kunden haben sich ebenfalls angesehen

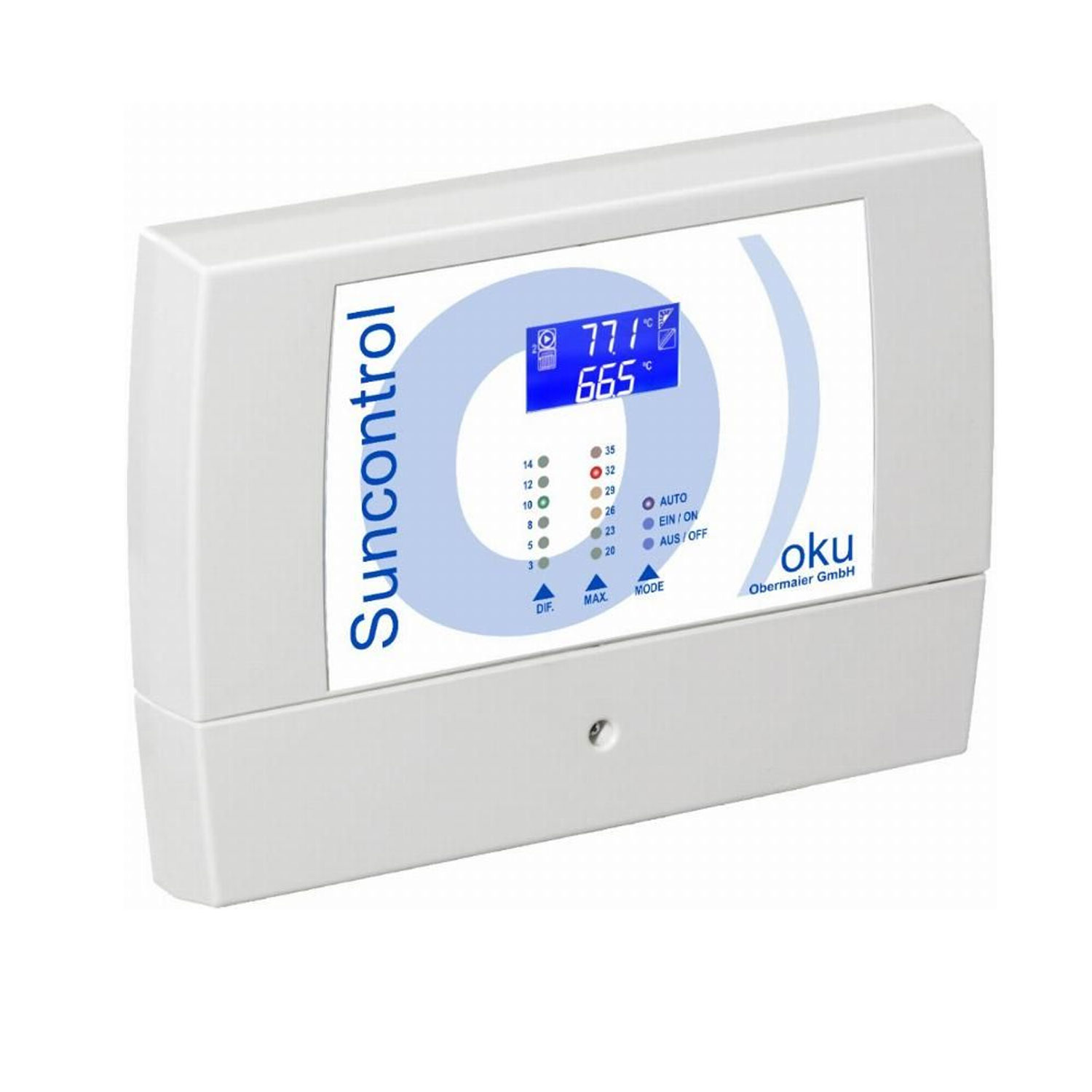

Der OKU Suncontrol Differenztemperaturregler steuert deine Pool-Solarheizung nach Temperaturdifferenz und Maximaltemperatur. Er ist für Wandmontage ausgelegt und regelt Pumpe oder Drei-Wege-Kugelhahn für private Schwimmbäder. Der OKU Suncontrol ist eine Solarsteuerung für die solare Schwimmbaderwärmung. Er misst die Temperatur am Absorber und im Becken und schaltet die Solarheizung erst zu, wenn der Kollektor ausreichend wärmer ist als das Poolwasser. Auf dem beleuchteten Display werden permanent die Absorber- oder Schwimmbadtemperatur sowie Betriebszustände als Piktogramme angezeigt. Über die Tasten legst du Aktivierungsdifferenz, Maximaltemperatur und Betriebsmodus fest. Produktkategorie: Differenztemperaturregler für Pool-Solarheizung, Wandmontage Stromversorgung: 230 V AC, 50/60 Hz Leistungsaufnahme: ca. 1,5 VA Messbereich / Regelwerte: Maximaltemperatur Schwimmbad: 24 / 26 / 28 / 30 / 32 / 34 °C (wahlweise) Aktivierungsdifferenz: einstellbar auf 2, 3, 4, 6, 8 oder 10 K, Werkseinstellung 4 K Deaktivierungsdifferenz: an Aktivierungsdifferenz gekoppelt (1–5 K je nach Einstellung) Regeltemperaturdifferenz: fest 1 K für die Hysterese an der Maximaltemperatur Abmessungen: Gehäuse ca. 220 x 160 x 88 mm (B x H x T) Gewicht: nicht angegeben Display: beleuchtetes LCD, ca. 40 x 20 mm, Anzeige von Temperaturen und Betriebszuständen Material Gehäuse: ABS-Kunststoff, Schutzklasse IP40 Schutzart / Umgebung: IP40, Innenraum, Luftfeuchtigkeit ca. 20–85 %, Verschmutzungsklasse 2 Relaisausgänge: 3 Wechselkontakte (SPDT), je 10 A, potentialfrei Sensoranschlüsse: 2 Sondenanschlüsse für PT1000 (T1 Absorber, T2 Schwimmbad) Montage: Wandmontage, Zuleitungen durch Boden oder Rückwand Lieferumfang: OKU Suncontrol Regler, 1 Anlegefühler PT1000, 1 Tauchfühler PT1000 mit 1,5 m Kabel, Tauchhülse 1/2" Eigenschaften und Aufbau von OKU Suncontrol Differenztemperaturregler für Pool-Solarheizung Der OKU Suncontrol ist eine kompakte Solarsteuerung in einem ABS-Wandgehäuse mit frontseitigem LCD-Display und drei Bedientasten. Im Inneren sitzen Elektronik, Klemmen für Netzversorgung, Fühleranschlüsse und drei Relaisausgänge. Differenztemperaturregelung für Absorber und Schwimmbad mit einstellbarer Aktivierungsdifferenz Maximaltemperaturbegrenzung des Beckenwassers mit festen Abstufungen von 24 bis 34 °C Beleuchtetes Display mit dauerhafter Anzeige von Absorber- oder Beckentemperatur Piktogramme im Display zur Anzeige von Pumpe, Ventil und Heizbetrieb Drei potentialfreie Relais für Pumpe, Drei-Wege-Kugelhahn und weitere Funktionen Zwei PT1000-Sensoren (Anlegefühler und Tauchfühler) im Lieferumfang enthalten Kompakte Wandmontage, konzipiert für Technikräume mit trockener Umgebung Anwendung von OKU Suncontrol Differenztemperaturregler im Poolalltag Im Automatikbetrieb überwacht der OKU Suncontrol die Temperatur am Solarabsorber und im Schwimmbad. Wird die eingestellte Aktivierungsdifferenz erreicht, schaltet die Steuerung Pumpe oder Drei-Wege-Ventil auf Heizbetrieb. Anlegefühler T1 am Ausgang des Solarkollektors befestigen Tauchfühler T2 mit Tauchhülse in die Beckenleitung einbauen Netzversorgung 230 V und angeschlossene Verbraucher nach Anschlussplan verdrahten Aktivierungsdifferenz und Maximaltemperatur über die Tasten einstellen Automatikmodus wählen und Temperaturen sowie Relaisstatus über das Display kontrollieren Einsatzbereiche und Vorteile von OKU Suncontrol Differenztemperaturregler Der Regler ist für solarbeheizte Schwimmbecken im Privatbereich konzipiert. Er stellt sicher, dass die Solarheizung nur läuft, wenn ein sinnvoller Temperaturvorteil am Absorber vorhanden ist, und begrenzt zugleich die Beckentemperatur. Durch die drei potentialfreien Relais lässt sich die Solar-Poolheizung flexibel aufbauen, etwa mit separater Solarpumpe, 2-Wege- oder 3-Wege-Kugelhahn und Filtersteuerung. Gartenpools mit Dachabsorbern oder Flachabsorbern Einbaupools mit separater Solarverrohrung Kompakte Hotel- oder Pensionpools mit solarunterstützter Erwärmung Nachrüstung bestehender Poolanlagen um eine automatische Solarsteuerung Geeignete Pooltypen und Oberflächen Da der OKU Suncontrol nur Sensoren und elektrische Verbraucher ansteuert, ist er unabhängig vom Beckenmaterial. Entscheidend sind eine passende Solaranlage und kompatible Pumpen oder Ventile. Aufstellpools mit Folienauskleidung und fester Verrohrung Einbaupools aus Beton, Mauerwerk oder Systemschalung GFK- und Fertigbecken Edelstahlbecken mit angepasster Solarverrohrung Innen- und Außenbecken mit Solarabsorbern im Niederdruckbereich Pflege und Reinigung Der OKU Suncontrol ist weitgehend wartungsarm. Wichtig sind eine saubere Montageumgebung, korrekte Kabelführung und regelmäßige Sichtkontrolle der Anschlüsse. Gerät in trockener, gut belüfteter Umgebung an der Wand montieren Sondenleitungen getrennt von Netz- und Motorleitungen verlegen Klemmen und Kabeldurchführungen regelmäßig auf festen Sitz prüfen Gehäuse bei Bedarf mit trockenem Tuch reinigen, keine Reinigungsmittel einbringen Elektrische Arbeiten nur bei abgeschalteter Netzspannung und durch Fachkräfte ausführen lassen FAQ zu OKU Suncontrol Differenztemperaturregler für Pool-Solarheizung Frage: Für welche Poolanlagen ist der OKU Suncontrol geeignet? Antwort: Der Regler ist für solarbeheizte Schwimmbecken mit 230-V-Versorgung ausgelegt, bei denen Absorber, Pumpe oder Drei-Wege-Kugelhahn über Relais gesteuert werden sollen. Frage: Wie stelle ich die gewünschte Pooltemperatur ein? Antwort: Du wählst über die MAX-Einstellung einen der festen Werte zwischen 24 und 34 °C. Erreicht die Beckentemperatur diesen Wert, schaltet der Regler die Solarheizung ab und gegebenenfalls das Heizungsrelais zu. Frage: Was bedeutet Aktivierungsdifferenz beim OKU Suncontrol? Antwort: Die Aktivierungsdifferenz gibt an, um wie viele Kelvin der Absorber wärmer sein muss als das Beckenwasser. Erst dann werden die Relais für Pumpe oder Ventil aktiviert. Einstellbar sind 2 bis 10 K. Frage: Kann ich den Regler mit einem Drei-Wege-Kugelhahn betreiben? Antwort: Ja, der OKU Suncontrol kann Drei-Wege- und Zwei-Wege-Kugelhähne sowie separate Solarpumpen ansteuern. Die Anschlussbeispiele in der Anleitung zeigen typische Verschaltungen. Frage: Wer darf die Montage und Verdrahtung vornehmen? Antwort: Montage, elektrische Anschlüsse, Inbetriebnahme und Wartung sollten ausschließlich von zugelassenem Fachpersonal durchgeführt werden, da mit Netzspannung gearbeitet wird.
