Solar-Control SC02 230VAC

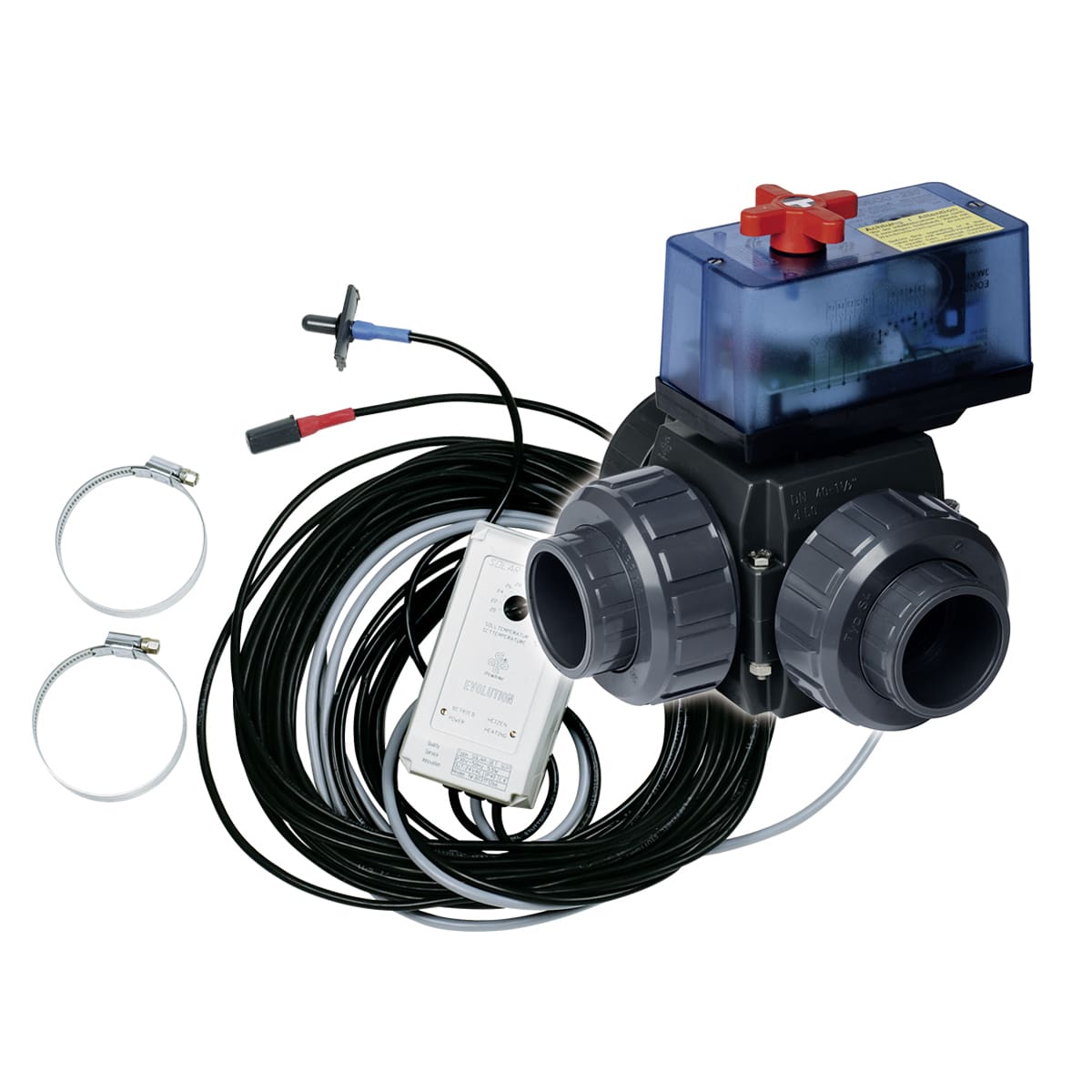

Das Solar Set SC01 mit 3-Wege Kugelhahn DN50 ist eine kompakte Solarsteuerung für Poolheizungen. Du stellst die Pooltemperatur zwischen 20 und 40 °C ein, das Set verteilt den Volumenstrom automatisch zwischen Filterkreislauf und Solarabsorbern. Das Solar Set SC01 ist eine Solarsteuerung für Pool- und Schwimmbadheizungen mit größerer Rohrdimension. Es kombiniert eine steckerfertige Steuereinheit mit einem motorisierten 3-Wege Kugelhahn S4 DN50 aus PVC-U und PVCu Klebemuffen d63 im metrischen System. Zwei Temperaturfühler erfassen Kaltwasser- und Kollektortemperatur. Die Steuerung arbeitet mit 230 V AC und versorgt den EO510-Antrieb des Kugelhahns mit 24 V. Eine integrierte Druckausgleichsbohrung in der Kugel reduziert Druckspitzen beim Umschalten, Handnotbetätigung, IP54 und CE-Kennzeichnung unterstützen einen sicheren Betrieb im Technikraum. Produktkategorie: Solarsteuerung für Pool- und Schwimmbadheizung im Set Messbereich: Solltemperatur ca. +20 bis +40 °C, feste Differenz ca. 4 °C zwischen Kollektor- und Poolwasser Spannung Steuerung: 230 V AC, 50/60 Hz, Leistungsaufnahme ca. 5,5 W Spannung Antrieb Kugelhahn: 24 V, EO510-IND Nennweite Kugelhahn: DN50, Rohranschluss d63 metrisch Druckstufe Kugelhahn: PN3, max. Betriebsdruck ca. 3 bar Abmessungen: Steuerung und Kugelhahn gemäß Maßzeichnung des Herstellers (DN50/d63) Gewicht: nicht angegeben Material: Kugelhahn PVC-U, Dichtungen EPDM, Sitzdichtung TPE, Kunststoffgehäuse Steuerung Farbe: nicht angegeben Montage: Steuerung steckfertig, 3-Wege Kugelhahn mit PVCu Klebemuffen d63 im Rohrsystem Schutzart Steuerung: IP54, CE-Kennzeichnung Sensorleitungen: Kaltwassertemperatursensor ca. 3 m, Warmwassertemperatursensor ca. 10 m Lieferumfang: Steuereinheit SC01, 3-Wege Kugelhahn S4 DN50/d63 mit EO510-Antrieb, Kaltwasser- und Warmwassertemperatursensor Eigenschaften und Aufbau von Solar Set SC01 mit 3-Wege Kugelhahn DN50 Das Solar Set SC01 verbindet eine kompakte Solarsteuerung mit einem 3-Wege Kugelhahn S4 für d63-Verrohrungen. Die Steuereinheit wird einfach an 230 V angeschlossen und steuert den 24 V Antrieb des Kugelhahns je nach Temperaturdifferenz und eingestellter Solltemperatur. Manuelle Einstellung der Pool-Solltemperatur von etwa 20 bis 40 °C an der Frontskala Zwei Temperaturfühler für Poolleitung und Solarkollektor zur permanenten Überwachung 3-Wege Kugelhahn S4 DN50 mit PVCu Klebemuffen d63 für metrische PVC-Rohre EPDM Dichtungen und TPE-Sitzdichtung für Poolwasser im Niederdruckbereich PN3 Integrierte Druckausgleichsbohrung in der Kugel zum Begrenzen von Druckstößen EO510-IND Antrieb mit optischer Stellungsanzeige und Handnotbetätigung Steuereinheit mit IP54 und CE für den Einsatz im trockenen Technikraum Anwendung von Solar Set SC01 mit 3-Wege Kugelhahn DN50 im Poolalltag Im laufenden Betrieb vergleicht die Steuerung permanent die Temperatur von Poolwasser und Kollektor. Je nach Differenz schaltet der 3-Wege Kugelhahn den Volumenstrom gezielt über die Solarabsorber oder über den Bypass zurück in den Filterkreislauf. Kaltwasserfühler in der Rücklaufleitung zum Pool möglichst nahe am Becken montieren Kollektorfühler am Sammelrohr des Kollektorausgangs mit direkter Sonneneinstrahlung platzieren 3-Wege Kugelhahn S4 DN50/d63 in den Solar-Bypass integrieren und verrohren Steuereinheit an 230 V anschließen und mit dem EO510-Antrieb verbinden Solltemperatur einstellen und Funktion über Stellungsanzeige und Temperaturverlauf kontrollieren Einsatzbereiche und Vorteile von Solar Set SC01 mit 3-Wege Kugelhahn DN50 Das Solar Set SC01 mit 3-Wege Kugelhahn DN50 richtet sich an Poolanlagen mit höherem Durchfluss und d63-Verrohrung. Es automatisiert die Verteilung zwischen Filterkreis und Solarheizkreis und nutzt die vorhandene Solarleistung gezielt aus. Die Drei-Wege-Ausführung erlaubt eine klare Bypass-Schaltung, in der Lage- und Druckverhältnisse auch bei größeren Rohrquerschnitten gut beherrschbar bleiben. Einbaupools mit d63-Verrohrung und Dachabsorbern Gartenpools mit mehreren Solarfeldern und höherem Volumenstrom Kleine Hotel-, Pension- und Wellnesspools mit solarunterstützter Beheizung Schwimmbadanlagen mit Solarsteuerung im Niederdruckbereich bis 3 bar Geeignete Pooltypen und Solarheizungen Da das Solar Set SC01 im Rohrsystem arbeitet und keinen direkten Kontakt zum Beckenwasser hat, ist es mit vielen Beckentypen kombinierbar. Entscheidend sind passende Rohrdimension d63 und die Auslegung der Solarabsorber auf PN3. Beton- und Folienbecken mit d63-PVC-Verrohrung GFK-Fertigpools mit externen Solarabsorbern im Bypass Edelstahlbecken mit angepasster Kunststoffverrohrung im Technikraum Flachabsorber und Solarkollektoren im Niederdruckbereich bis ca. 3 bar Innen- und Außenpools mit solarunterstützter Poolheizung Pflege und Wartung Die Wartung konzentriert sich auf Dichtheit, Beweglichkeit des Kugelhahns und den Zustand der Fühlerleitungen. Eingriffe in die elektrische Installation sollten Elektrofachkräfte übernehmen. Rohrsystem vor Arbeiten am Kugelhahn drucklos machen und entleeren Dichtungen, Klebemuffen und Überwurfmuttern regelmäßig prüfen Kugelhahn nach längeren Stillstandszeiten mit der Handnotbetätigung bewegen Fühlerleitungen getrennt von Motorleitungen verlegen und auf Beschädigungen kontrollieren Steuereinheit trocken, gut belüftet und vor Kondenswasser geschützt montieren FAQ zu Solar Set SC01 mit 3-Wege Kugelhahn DN50 Frage: Für welche Rohrdimension ist das Solar Set SC01 mit 3-Wege Kugelhahn DN50 ausgelegt? Antwort: Der 3-Wege Kugelhahn S4 besitzt die Nennweite DN50 und PVCu Klebemuffen d63 im metrischen System. Das Set passt zu d63-PVC-Verrohrungen im Niederdruckbereich PN3. Frage: In welchem Bereich lässt sich die Pooltemperatur einstellen? Antwort: An der Steuereinheit stellst du eine Solltemperatur im Bereich von etwa 20 bis 40 °C ein. Die Solarsteuerung arbeitet darauf hin, diese Temperatur mit Hilfe der Solarabsorber zu erreichen. Frage: Wozu dient der 3-Wege Kugelhahn in diesem Solar Set? Antwort: Der 3-Wege Kugelhahn verteilt den Volumenstrom zwischen Bypass und Solarabsorbern. Die Steuerung stellt automatisch um, sobald der Temperaturunterschied zwischen Kollektor und Poolwasser ausreichend groß ist. Frage: Welche Funktion hat die Druckausgleichsbohrung in der Kugel? Antwort: Die integrierte Druckausgleichsbohrung begrenzt Druckspitzen beim Umschalten des Kugelhahns und schützt damit Rohrsystem, Dichtungen und Antrieb. Frage: Wer sollte den elektrischen Anschluss des Solar Set SC01 ausführen? Antwort: Die Steuereinheit ist steckfertig, alle festen Elektroinstallationen und Verdrahtungsarbeiten sollten aus Sicherheitsgründen jedoch von einem befugten Elektroinstallationsbetrieb ausgeführt werden.
